Spring Cloud Sleuth 概述

sleuth （英）/sluːθ/ （美）/sluːθ/ n. 侦探；警犬；vi. 做侦探；侦查

Spring Cloud Sleuth 主要功能就是在分布式系统中提供调用链追踪的解决方案，Sleuth 对用户透明，服务调用的交互信息都能被自动采集，可以通过日志文件获取服务调用的链路数据，也可以将数据发送给远程服务统一收集分析。

Spring Cloud Sleuth 兼容支持 Zipkin，HTrace 和基于日志的（例如ELK）跟踪等。它大量借用了 Google Dapper 的设计，只需要在 pom 文件中引入相应的依赖即可。

Sleuth 中的术语和相关概念

Span：代表一组基本工作单元，为了统计各处理单元的延迟，当请求到达各个服务组件的时候，也通过一个唯一标识（SpanId）来标记它的开始、具体过程和结束。通过 SpanId 的开始和结束时间戳，就能统计该 span 的调用时间，除此之外，还可以获取如事件的名称、请求信息等元数据。

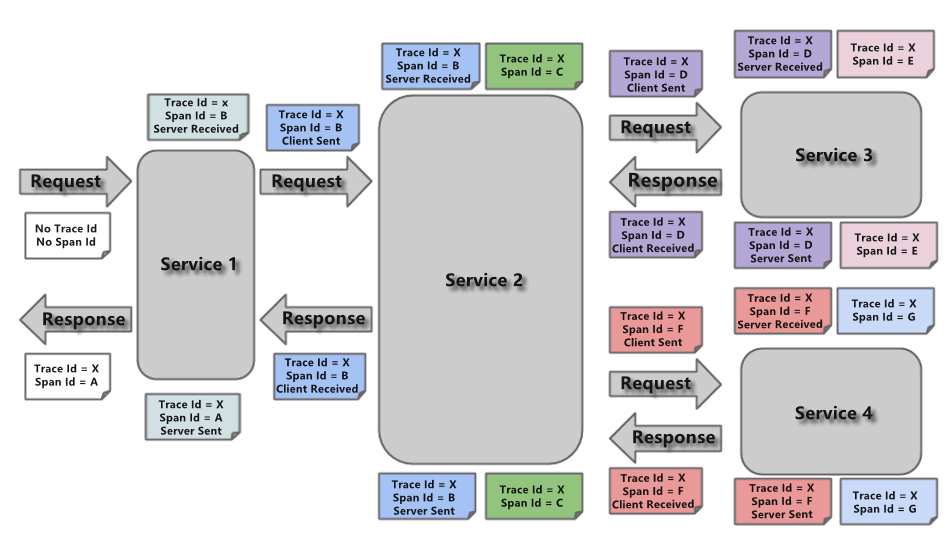

Trace：由一组 TraceId 相同的 Span 串联形成一个树状结构。为了实现请求跟踪，当请求到达分布式系统的入口端点时，只需要服务跟踪框架为该请求创建一个唯一的标识（即 TraceId），同时在分布式系统内部流转的时候，框架始终保持传递该唯一值，直到整个请求的返回。那么我们就可以使用该唯一标识将所有的请求串联起来，形成一条完整的请求链路。例如，如果正在跑一个分布式大数据工程，可能需要创建一个 trace。

例如，在一个新建的 span 中发送一个 RPC 等同于发送一个回应请求给 RPC，span 通过一个 64 位 ID 唯一标识，trace 以另一个 64 位 ID 表示，span 还有其他数据信息，比如摘要、时间戳事件、关键值注释(tags)、span 的 ID、以及进度 ID(通常是IP地址) span 在不断的启动和停止，同时记录了时间信息，当创建了一个 span，必须在未来的某个时刻停止它。

Annotation：用来及时记录一个事件的存在，一些核心 annotations 用来定义一个请求的开始和结束，内部使用的重要注释：
- cs - Client Sent：客户端发起一个请求，这个 annotion 描述了这个 span 的开始
- sr - Server Received：服务端获得请求并准备开始处理它，如果将其 sr 减去 cs 时间戳便可得到网络延迟
- ss - Server Sent：注解表明请求处理的完成(当请求返回客户端)，如果 ss 减去 sr 时间戳便可得到服务端需要的处理请求时间
- cr - Client Received：表明 span 的结束，客户端成功接收到服务端的回复，如果 cr 减去 cs 时间戳便可得到客户端从服务端获取回复的所有所需时间

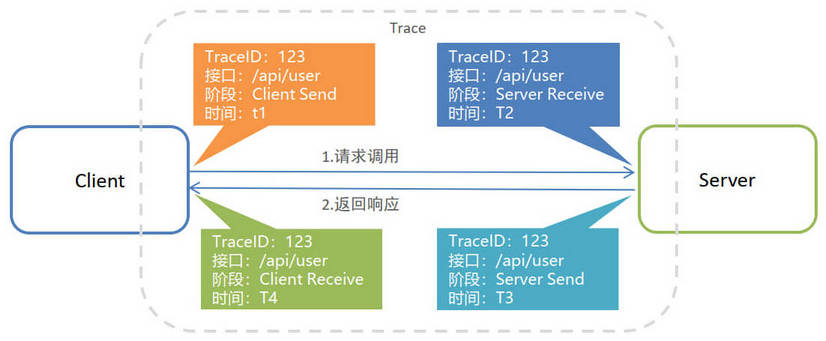

调用链跟踪原理

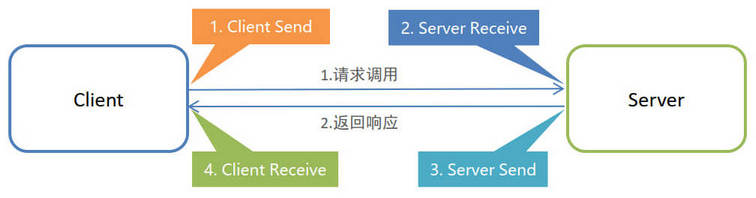

一个最简单的服务调用，主要涉及以下关键点：

Client 发起调用（Client Send）
Server 接收请求（Server Receive）
Server 发送响应（Server Send）
Client 接收响应（Client Receive）

调用链跟踪解决异常问题思路：一次完整的请求包含以上4个关键点，因此只需要跟踪每个关键点，便可知调用是否正常。缺少了哪个阶段的跟踪记录，就说明这个阶段异常了。
调用链跟踪解决性能问题思路：记录每个关键阶段的时间戳，就可以计算任意阶段的耗时。

链路追踪 Sleuth 基础入门示例

项目搭建

创建14-springcloud-sleuth工程，复用之前Spring Cloud Gateway示例项目12-springcloud-gateway的代码，移除相关限流的代码；增加order服务的路由部分的配置

yml

server:
  port: 8080 # 项目端口
spring:
  application:
    name: shop-server-gateway # 服务名称
  cloud:
    gateway:
      routes:
        - id: shop-service-product # 路由id
          uri: lb://shop-service-product # 根据微服务名称从注册中心拉取服务的地址与端口，格式： lb://服务名称（服务在注册中心上注册的名称）
          predicates:
            - Path=/shop-service-product/**
          filters: # 配置路由过滤器
            - RewritePath=/shop-service-product/(?<segment>.*), /$\{segment}
        - id: shop-service-order
          uri: lb://shop-service-order
          predicates:
            - Path=/shop-service-order/**
          filters:
            - RewritePath=/shop-service-order/(?<segment>.*), /$\{segment}

引入依赖

修改网关、订单、商品微服务工程，各自引入 Sleuth 依赖。

xml

<!-- sleuth链路追踪依赖 -->
<dependency>
    <groupId>org.springframework.cloud</groupId>
    <artifactId>spring-cloud-starter-sleuth</artifactId>
</dependency>

注：在需要进行链路追踪的所有微服务上都要加上 Sleuth 的依赖

添加日志配置

修改网关、订单、商品微服务工程的 application.yml 配置文件，添加日志级别

yml

logging:
  level:
    root: info
    org.springframework.web.servlet.DispatcherServlet: DEBUG
    org.springframework.cloud.sleuth: DEBUG

注：在需要进行链路追踪的所有微服务上都要加上日志级别的配置

测试结果

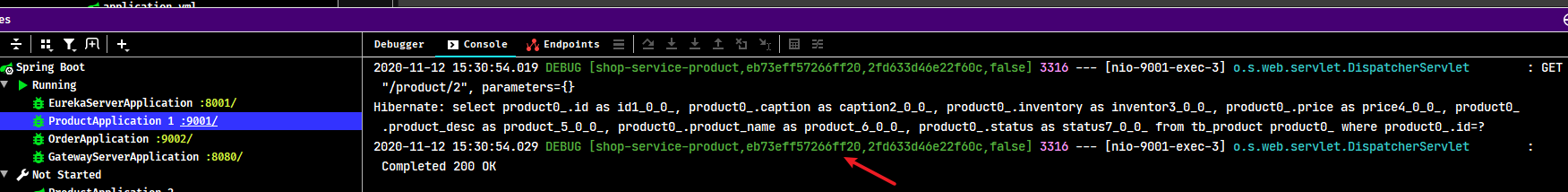

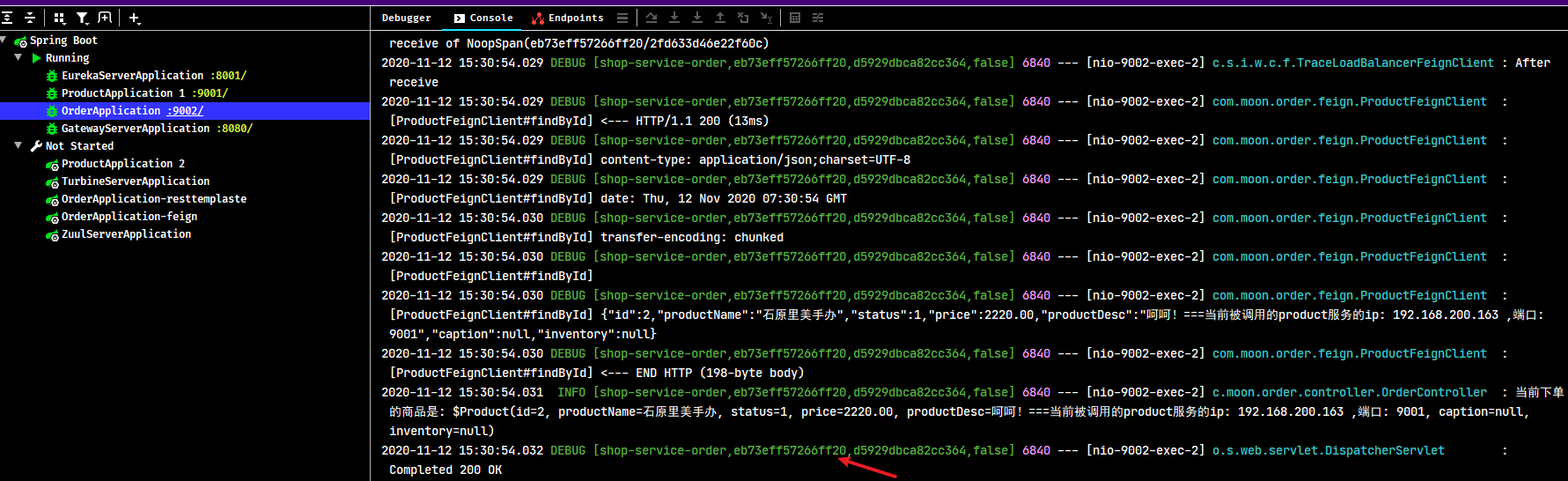

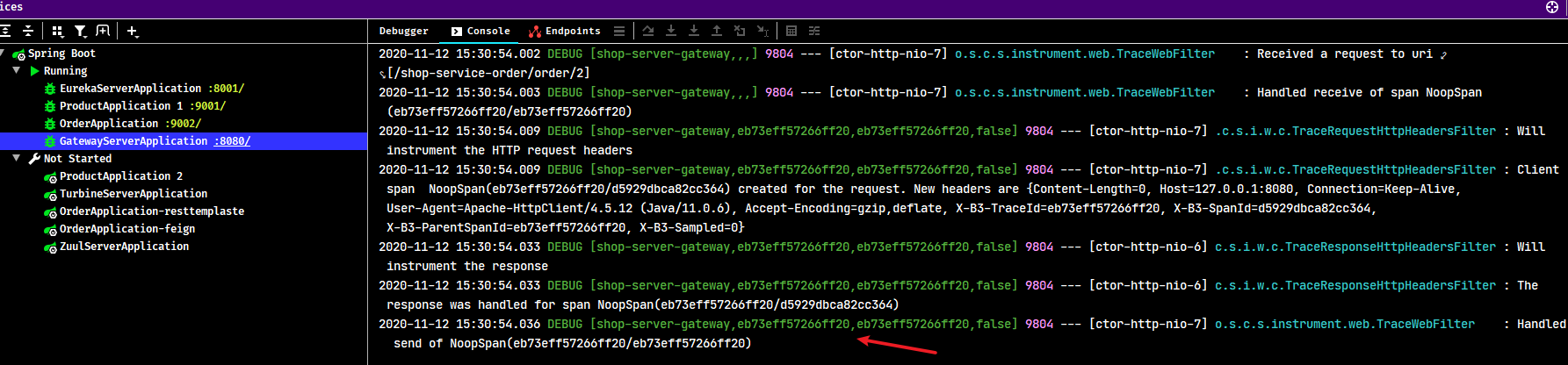

启动微服务，调用之后，我们可以在控制台观察到 sleuth 的日志输出。

其中 eb73eff57266ff20 是 TraceId，后面跟着的是 SpanId，依次调用有一个全局的 TraceId，将调用链路串起来，调用过程的每个步骤有不同的 SpanId。仔细分析每个微服务的日志，不难看出请求的具体过程。

查看日志文件并不是一个很好的方法，当微服务越来越多日志文件也会越来越多，通过 Zipkin 可以将日志聚合，并进行可视化展示和全文检索。

Sleuth 日志格式解析

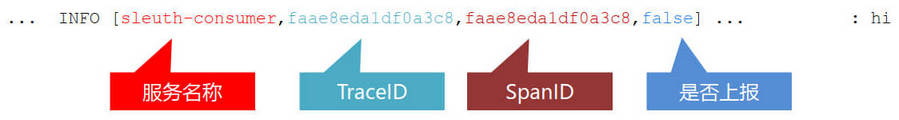

从上面日志输出可知，Sleuth 的日志的格式为：[applicationName, traceId, spanId, export]

applicationName：应用的名称，也就是 application.properties 配置文件中的 spring.application.name 属性的值。
traceId：一个请求分配的 ID 号，用来标识一条请求链路。
spanId：表示一个基本的工作单元，一个请求可以包含多个步骤，每个步骤都拥有自己的 spanId。
export：布尔类型。表示是否要将该信息输出到类似 Zipkin 这样的追踪服务端进行收集和展示。

Sleuth 对各种服务调用方式的支持

RestTemplate 与 Feign 都是服务调用的常用方式，还有多线程调用等。创建2个工程：服务提供方、服务调用方，均集成 Sleuth，在服务调用方中分别使用 RestTemplate 和 Feign、多线程的方式调用服务提供方的接口，查看调用各种调用方式是否整合跟踪。

示例源码：spring-cloud-note\spring-cloud-sample-sleuth-calling-support

创建基础示例工程

聚合项目

创建测试聚合项目，引入依赖管理

xml

<dependencyManagement>
    <dependencies>
        <!-- spring boot 依赖 -->
        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-dependencies</artifactId>
            <version>${spring-boot.version}</version>
            <type>pom</type>
            <scope>import</scope>
        </dependency>
        <!-- spring cloud 依赖 -->
        <dependency>
            <groupId>org.springframework.cloud</groupId>
            <artifactId>spring-cloud-dependencies</artifactId>
            <version>${spring-cloud.version}</version>
            <type>pom</type>
            <scope>import</scope>
        </dependency>
    </dependencies>
</dependencyManagement>

<!-- 项目构建部分 -->
<build>
    <plugins>
        <plugin>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-maven-plugin</artifactId>
        </plugin>
    </plugins>
</build>

服务提供者

创建服务提供方工程，引入依赖

xml

<dependencies>
    <dependency>
        <groupId>org.springframework.boot</groupId>
        <artifactId>spring-boot-starter-web</artifactId>
    </dependency>
    <dependency>
        <groupId>org.springframework.cloud</groupId>
        <artifactId>spring-cloud-starter-sleuth</artifactId>
    </dependency>
    <dependency>
        <groupId>org.projectlombok</groupId>
        <artifactId>lombok</artifactId>
    </dependency>
</dependencies>

创建项目核心配置文件

yml

server:
  port: 8081
spring:
  application:
    name: sleuth-provider

创建启动类与测试接口

java

@Slf4j
@RestController
public class TestController {
    @GetMapping("/hello")
    public String hello() {
        log.info("service provider");
        return "hello !";
    }
}

服务调用者

创建服务提供方工程，引入依赖

xml

<dependencies>
    <dependency>
        <groupId>org.springframework.boot</groupId>
        <artifactId>spring-boot-starter-web</artifactId>
    </dependency>

    <dependency>
        <groupId>org.springframework.cloud</groupId>
        <artifactId>spring-cloud-starter-sleuth</artifactId>
    </dependency>
    <dependency>
        <groupId>org.springframework.cloud</groupId>
        <artifactId>spring-cloud-starter-openfeign</artifactId>
    </dependency>

    <dependency>
        <groupId>org.projectlombok</groupId>
        <artifactId>lombok</artifactId>
    </dependency>
</dependencies>

创建项目核心配置文件

yml

server:
  port: 8080
spring:
  application:
    name: sleuth-consumer

创建启动类

RestTemplate 服务调用方式跟踪

代码实现

在配置类中创建 RestTemplate Bean

java

@Configuration
public class ConsumerConfig {

    // 创建 RestTemplate
    @Bean
    public RestTemplate restTemplate() {
        return new RestTemplate();
    }
}

创建测试接口，通过 RestTemplate 调用接口

java

@Slf4j
@RestController
public class RestTemplateController {
    // 引入 RestTemplate
    @Autowired
    private RestTemplate restTemplate;

    @GetMapping("/testByRestTemplate")
    public String testByRestTemplate() {
        // 使用 RestTemplate 服务调用
        String result = restTemplate.getForObject("http://localhost:8081/hello", String.class);
        // 输出日志
        log.info("testByRestTemplate result: {}", result);
        return result;
    }
}

测试

启动服务，访问服务调用者的接口 http://127.0.0.1:8080/testByRestTemplate

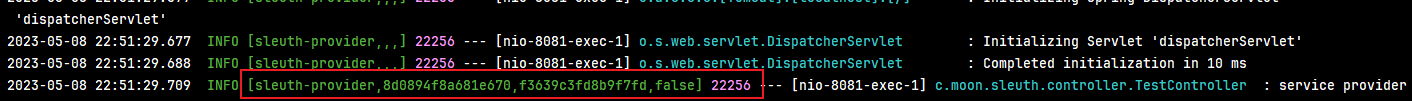

服务提供者日志输出：

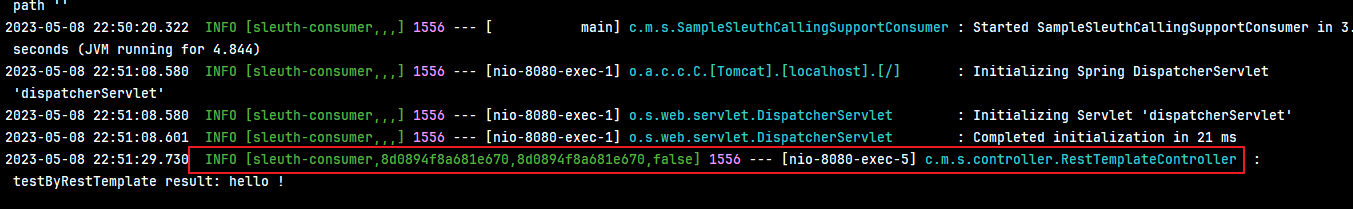

服务调用者日志输出：

验证结果：consumer 与 provider 都输出 sleuth 结构的日志，Sleuth 可以正常跟踪 RestTemplate。

Feign 服务调用方式跟踪

代码实现

在配置类或者启动类中使用 @EnableFeignClients 注解开启 Feign 支持
创建 FeignClient 接口

java

@FeignClient(name = "sleuth-provider", url = "localhost:8081")
public interface HelloService {
    @RequestMapping("/hello")
    String hello();
}

创建测试接口，通过 Feign 调用接口

java

@Slf4j
@RestController
public class FeignController {
    // 引入 FeignClient 接口
    @Autowired
    private HelloService helloService;

    @GetMapping("/testByFeign")
    public String testByFeign() {
        // Feign 服务调用
        String result = helloService.hello();
        // 输出日志
        log.info("testByFeign result: {}", result);
        return result;
    }
}

测试

启动服务，访问服务调用者的接口 http://127.0.0.1:8080/testByFeign

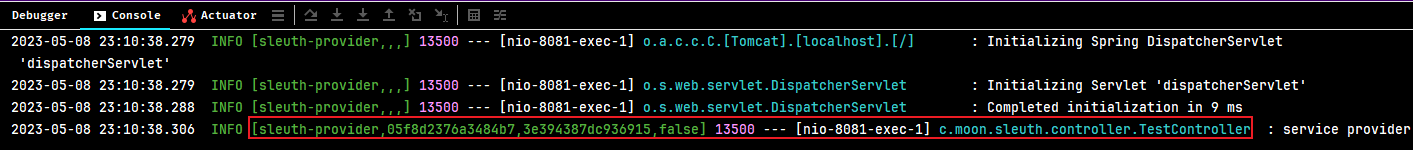

服务提供者日志输出：

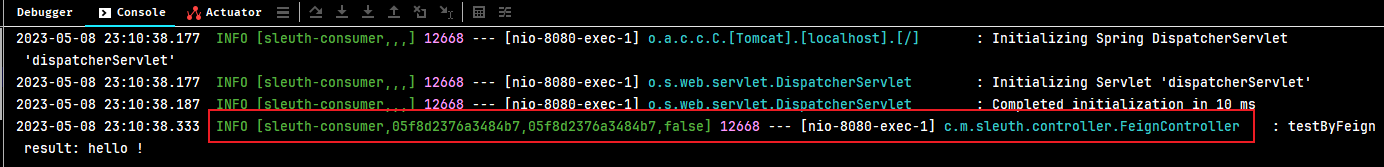

服务调用者日志输出：

验证结果：consumer 与 provider 都输出 sleuth 结构的日志，Sleuth 可以正常跟踪 Feign 调用方式。

多线程调用方式跟踪

代码实现

通过线程池开启线程，在线程任务中通过 Feign 进行远程调用。

java

@Slf4j
@RestController
public class ThreadController {

    @Autowired
    private HelloService helloService;

    // 创建线程池
    private final ExecutorService executorService = Executors.newFixedThreadPool(1);

    @GetMapping("/testByThread")
    public String testByThread() throws ExecutionException, InterruptedException {
        Future<String> future = executorService.submit(() -> {
            log.info("in thread");
            return helloService.hello();
        });
        // 获取结果
        String result = future.get();
        log.info("thread result: {}", result);
        return result;
    }
}

测试

启动服务，访问服务调用者的接口 http://localhost:8080/testByThread

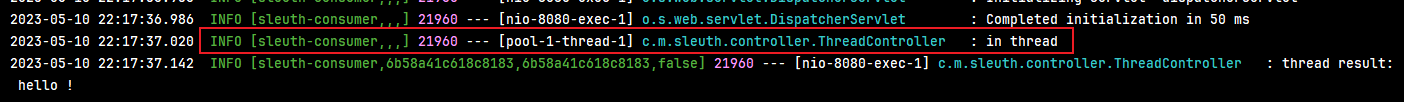

服务调用者日志输出：

验证结果：consumer 线程内输出无 sleuth 结构的日志，Sleuth 不能正常跟踪 Thread 线程内调用服务的方式！

正常跟踪线程内调用服务的解决方法

使用 Sleuth 提供的可跟踪的线程池服务 org.springframework.cloud.sleuth.instrument.async.TraceableExecutorService。对上面示例进行改造：

在配置类中，定义可跟踪的线程服务

java

@Configuration
public class ConsumerConfig {

    @Autowired
    private BeanFactory beanFactory;

    // 定义可跟踪的线程服务
    @Bean
    public ExecutorService executorService(){
        ExecutorService executorService = Executors.newFixedThreadPool(1);
        return new TraceableExecutorService(this.beanFactory, executorService);
    }
}

修改测试接口类，注入 sleuth 可跟踪的线程池服务即可

java

@Autowired
private ExecutorService executorService;

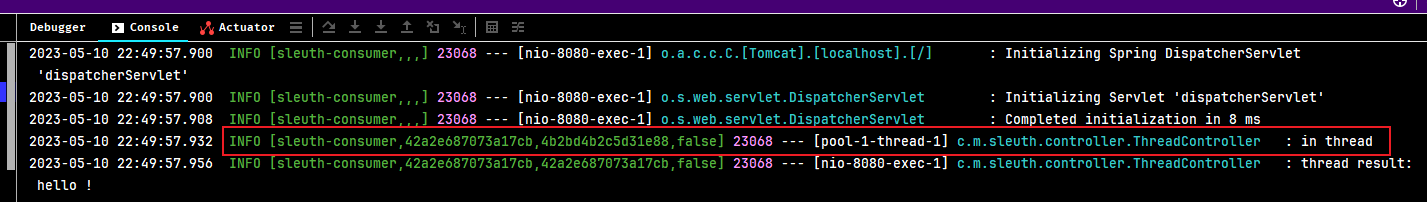

启动服务进行测试，结果如下：

线程内的日志也正常输出 sleuth 结构的日志，说明能正常跟踪。

Sleuth 进阶用法

Sleuth TraceFilter

简介

Sleuth 对服务的调用链进行跟踪时，会在服务间传递跟踪数据，例如 Span 信息。而通过 tracefilter（过滤拦截 Span 信息）和 baggage（包裹，key/value 对）可以实现传递一些自定义的信息。

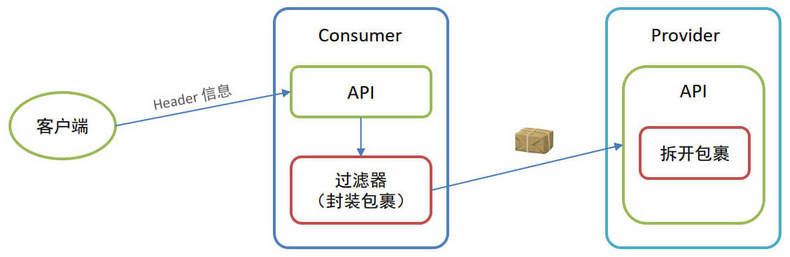

整体流程图：

基础使用步骤

服务消费者创建 filter 继承 org.springframework.web.filter.GenericFilterBean 重写 doFilter 方法，在过滤方法中使用 ExtraFieldPropagation 工具方法封装包裹（信息）。

java

@Component
public class MyTraceFilter extends GenericFilterBean {
    // 过滤方法
    @Override
    public void doFilter(ServletRequest servletRequest, ServletResponse servletResponse, FilterChain chain) throws IOException, ServletException {
        // 1. 从 request 中取出 header
        HttpServletRequest request = (HttpServletRequest) servletRequest;
        String baggageId = request.getHeader("BaggageId");
        // 2. 封装包裹
        ExtraFieldPropagation.set("BaggageId", baggageId);
        // 3. 放行
        chain.doFilter(servletRequest, servletResponse);
    }
}

服务提供者编写测试接口，使用 ExtraFieldPropagation 工具方法拆开获取包裹（信息）

java

@GetMapping("/testTraceFilter")
public String testTraceFilter() {
    // 在 Sleuth 中取出包裹
    return "hi " + ExtraFieldPropagation.get("BaggageId");
}

服务消费者与提供者均配置传递的包裹 ID。注意消费者与提供者的包裹ID要一致。

yml

spring:
  application:
    name: xxx # 服务名称
  sleuth:
    baggage-keys: # 配置 Sleuth TraceFilter 传递的包裹ID
      - BaggageId

服务消费者远程调用服务接口（通过 Feign 调用，在 FeignClient 接口新增相应的方法即可）

java

@GetMapping("/testTraceFilter")
public String testTraceFilter() {
    return productFeignClient.testTraceFilter();
}

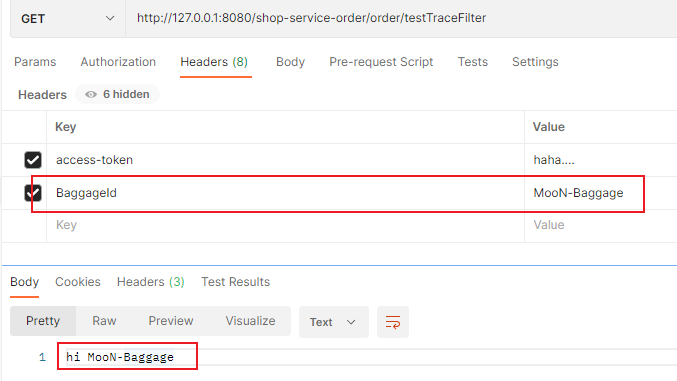

测试结果：

客户端 Zipkin + Sleuth 整合（基于http方式收集数据）

Sleuth 是做调用链信息采集的，可以结合 zipkin 用来收集系统的时序数据，可以很直观地显示微服务之间的调用关系。ZipKin 客户端和 Sleuth 的集成非常简单，只需要在微服务中添加其依赖和配置即可。

Zipkin 的部署安装与使用详见《Zipkin 笔记》

客户端添加依赖

客户端指的是需要被追踪的微服务。所以示例项目的网关、订单、商品服务都需要添加客户端的依赖

xml

<!-- zipkin 依赖 -->
<dependency>
    <groupId>org.springframework.cloud</groupId>
    <artifactId>spring-cloud-starter-zipkin</artifactId>
</dependency>

Tips: 整合 zipkin 依赖 spring-cloud-starter-zipkin 已包含基础示例依赖 spring-cloud-starter-sleuth，可以移除。

修改客户端配置文件

修改需要被追踪的微服务的 application.yml 配置文件。所有示例项目的网关、订单、商品服务都需要修改配置文件

yml

spring:
  ....
  # 配置 zipkin
  zipkin:
    base-url: http://127.0.0.1:9411/ # 设置 zipkin server的请求地址
    discoveryClientEnabled: false # 让nacos把它当成一个URL，而不要当做服务名
    sender:
      type: web # 设置数据的传输方式 , 以 http 的形式向 server 端发送数据
  sleuth:
    sampler:
      probability: 1 # 配置采样的百分比，默认是 0.1（即10%）

配置说明：

spring.zipkin.base-url：指定了zipkin server的地址
spring.zipkin.sender.type：用于设置采样的数据传输方式，上面示例是使用http形式向server端发送数据
spring.sleuth.sampler.probability：制定需采样的百分比，默认为0.1，即10%，此示例配置1，是记录全部的sleuth信息，是为了收集到更多的数据（仅供测试用）。在分布式系统中，过于频繁的采样会影响系统性能，所以这里配置需要采用一个合适的值。

测试

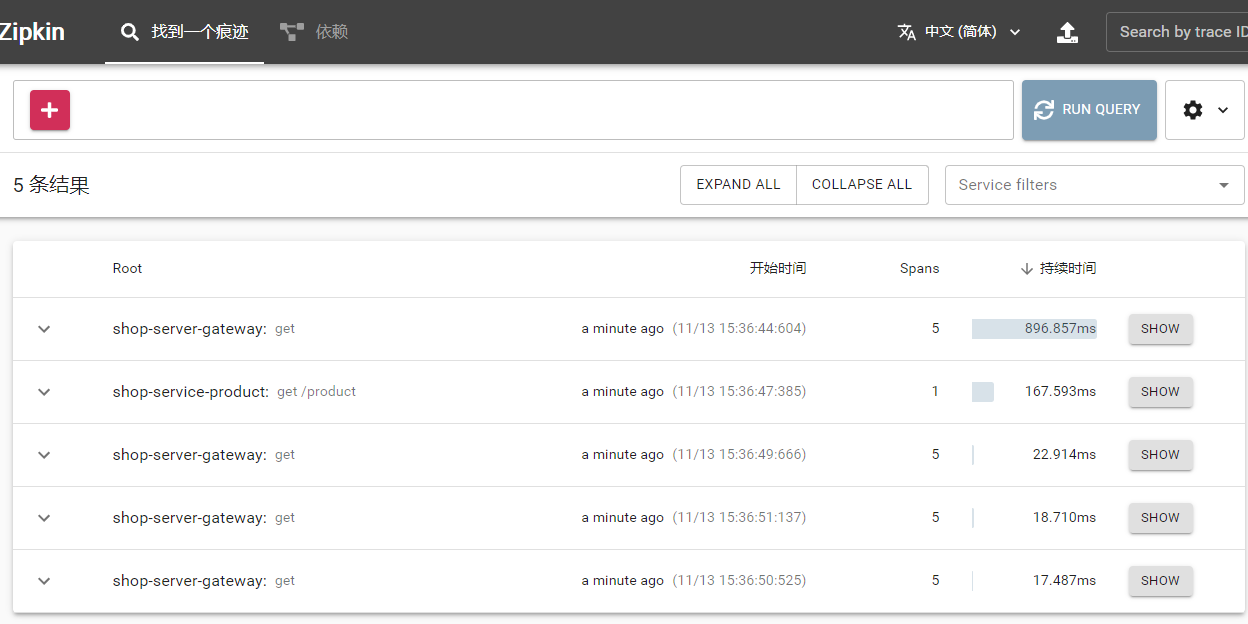

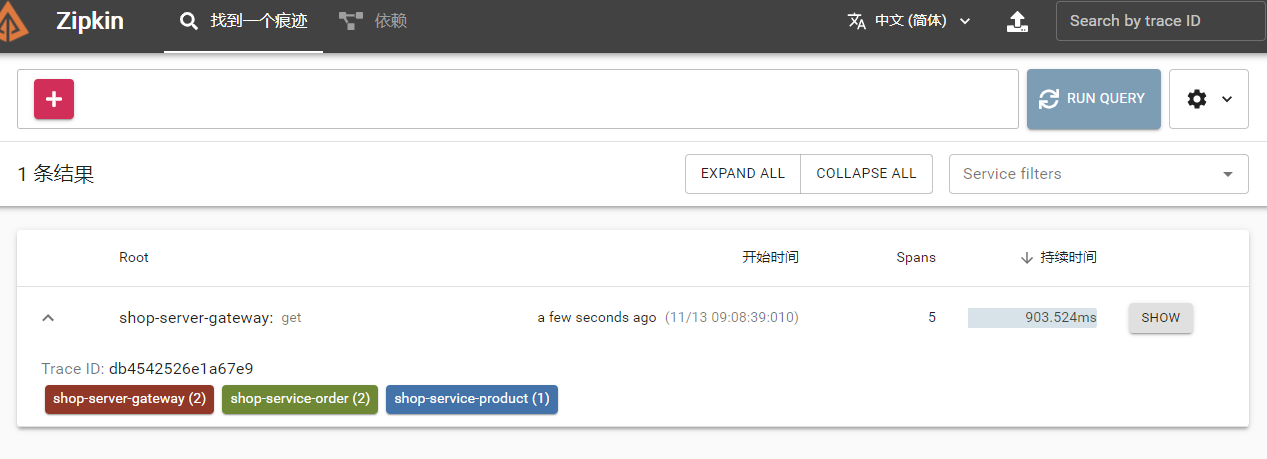

启动 Zipkin Service，并启动每个微服务。通过浏览器发送一次微服务请求。打开 Zipkin Service 控制台，我们可以根据条件追踪每次请求调用过程

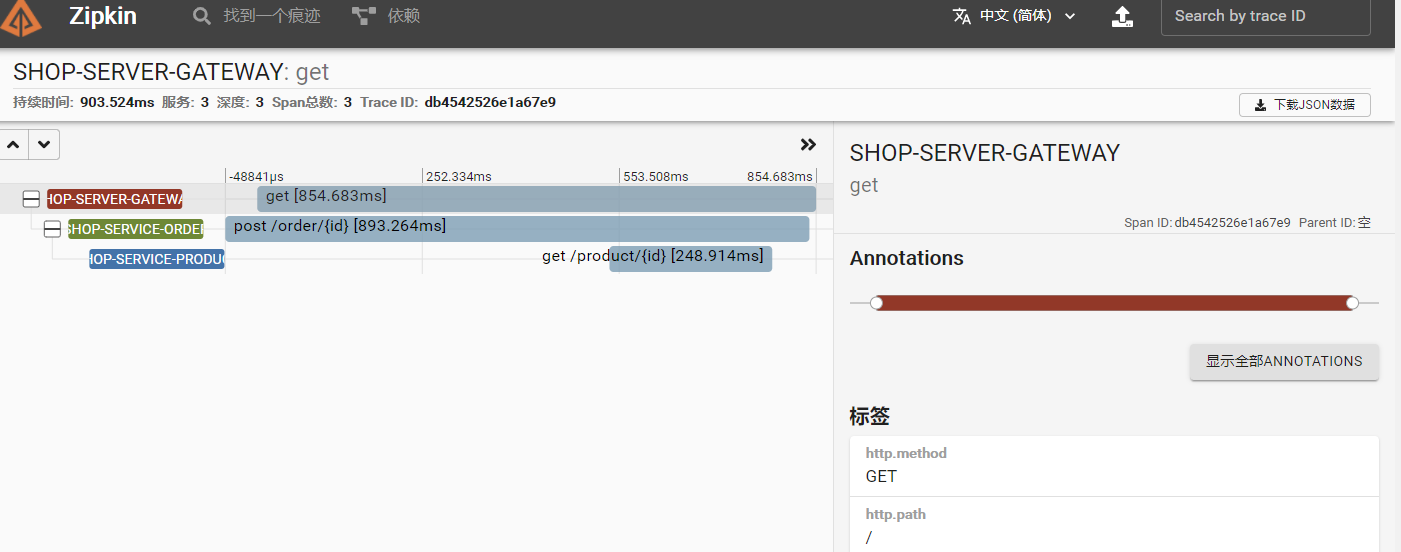

点击“SHOW”可以看到请求更多的细节

默认 Zipkin 数据采集方式存在的问题

在默认情况下，zipkin 数据采集有如下特点：

zipkin 采集到的数据是保存在内存中
Zipkin 客户端和 Server 之间是使用 HTTP 请求的方式进行通信（即同步的请求方式，会拖慢核心业务的处理时间）

存在的问题：

当服务出现异常或者宕机的情况，存储在内存的数据就会出现丢失
在出现网络波动时，Server 端异常等情况下可能存在信息收集不及时的问题。

Zipkin 跟踪数据的存储

Zipkin 支持的数据存储方式：

In-Memory 默认追踪数据信息保存到内存，这种方式不适合生产环境。因为一旦 Service 关闭重启或者服务崩溃，就会导致历史数据消失。
Cassandra（熟悉度低）
Elasticsearch（熟悉度高，分布式，高性能，适合）
MySQL（熟悉度高，性能不高）

追踪数据存储到 MySQL 数据库

准备存储跟踪数据的数据库

创建 zipkin 持久化相应数据库表 sql 脚本位置：spring-cloud-note\document\sql\zipkin_db.sql

可以从官网找到 Zipkin Server 持久 mysql 的数据库脚本。脚本地址：https://github.com/openzipkin/zipkin/blob/master/zipkin-storage/mysql-v1/src/main/resources/mysql.sql

sql

--
-- Copyright 2015-2019 The OpenZipkin Authors
--
-- Licensed under the Apache License, Version 2.0 (the "License"); you may not use this file except
-- in compliance with the License. You may obtain a copy of the License at
--
-- http://www.apache.org/licenses/LICENSE-2.0
--
-- Unless required by applicable law or agreed to in writing, software distributed under the License
-- is distributed on an "AS IS" BASIS, WITHOUT WARRANTIES OR CONDITIONS OF ANY KIND, either express
-- or implied. See the License for the specific language governing permissions and limitations under
-- the License.
--

CREATE TABLE IF NOT EXISTS zipkin_spans (
  `trace_id_high` BIGINT NOT NULL DEFAULT 0 COMMENT 'If non zero, this means the trace uses 128 bit traceIds instead of 64 bit',
  `trace_id` BIGINT NOT NULL,
  `id` BIGINT NOT NULL,
  `name` VARCHAR(255) NOT NULL,
  `remote_service_name` VARCHAR(255),
  `parent_id` BIGINT,
  `debug` BIT(1),
  `start_ts` BIGINT COMMENT 'Span.timestamp(): epoch micros used for endTs query and to implement TTL',
  `duration` BIGINT COMMENT 'Span.duration(): micros used for minDuration and maxDuration query',
  PRIMARY KEY (`trace_id_high`, `trace_id`, `id`)
) ENGINE=InnoDB ROW_FORMAT=COMPRESSED CHARACTER SET=utf8 COLLATE utf8_general_ci;

ALTER TABLE zipkin_spans ADD INDEX(`trace_id_high`, `trace_id`) COMMENT 'for getTracesByIds';
ALTER TABLE zipkin_spans ADD INDEX(`name`) COMMENT 'for getTraces and getSpanNames';
ALTER TABLE zipkin_spans ADD INDEX(`remote_service_name`) COMMENT 'for getTraces and getRemoteServiceNames';
ALTER TABLE zipkin_spans ADD INDEX(`start_ts`) COMMENT 'for getTraces ordering and range';

CREATE TABLE IF NOT EXISTS zipkin_annotations (
  `trace_id_high` BIGINT NOT NULL DEFAULT 0 COMMENT 'If non zero, this means the trace uses 128 bit traceIds instead of 64 bit',
  `trace_id` BIGINT NOT NULL COMMENT 'coincides with zipkin_spans.trace_id',
  `span_id` BIGINT NOT NULL COMMENT 'coincides with zipkin_spans.id',
  `a_key` VARCHAR(255) NOT NULL COMMENT 'BinaryAnnotation.key or Annotation.value if type == -1',
  `a_value` BLOB COMMENT 'BinaryAnnotation.value(), which must be smaller than 64KB',
  `a_type` INT NOT NULL COMMENT 'BinaryAnnotation.type() or -1 if Annotation',
  `a_timestamp` BIGINT COMMENT 'Used to implement TTL; Annotation.timestamp or zipkin_spans.timestamp',
  `endpoint_ipv4` INT COMMENT 'Null when Binary/Annotation.endpoint is null',
  `endpoint_ipv6` BINARY(16) COMMENT 'Null when Binary/Annotation.endpoint is null, or no IPv6 address',
  `endpoint_port` SMALLINT COMMENT 'Null when Binary/Annotation.endpoint is null',
  `endpoint_service_name` VARCHAR(255) COMMENT 'Null when Binary/Annotation.endpoint is null'
) ENGINE=InnoDB ROW_FORMAT=COMPRESSED CHARACTER SET=utf8 COLLATE utf8_general_ci;

ALTER TABLE zipkin_annotations ADD UNIQUE KEY(`trace_id_high`, `trace_id`, `span_id`, `a_key`, `a_timestamp`) COMMENT 'Ignore insert on duplicate';
ALTER TABLE zipkin_annotations ADD INDEX(`trace_id_high`, `trace_id`, `span_id`) COMMENT 'for joining with zipkin_spans';
ALTER TABLE zipkin_annotations ADD INDEX(`trace_id_high`, `trace_id`) COMMENT 'for getTraces/ByIds';
ALTER TABLE zipkin_annotations ADD INDEX(`endpoint_service_name`) COMMENT 'for getTraces and getServiceNames';
ALTER TABLE zipkin_annotations ADD INDEX(`a_type`) COMMENT 'for getTraces and autocomplete values';
ALTER TABLE zipkin_annotations ADD INDEX(`a_key`) COMMENT 'for getTraces and autocomplete values';
ALTER TABLE zipkin_annotations ADD INDEX(`trace_id`, `span_id`, `a_key`) COMMENT 'for dependencies job';

CREATE TABLE IF NOT EXISTS zipkin_dependencies (
  `day` DATE NOT NULL,
  `parent` VARCHAR(255) NOT NULL,
  `child` VARCHAR(255) NOT NULL,
  `call_count` BIGINT,
  `error_count` BIGINT,
  PRIMARY KEY (`day`, `parent`, `child`)
) ENGINE=InnoDB ROW_FORMAT=COMPRESSED CHARACTER SET=utf8 COLLATE utf8_general_ci;

配置启动服务端

在启动zipkin服务端时增加相关数据库参数即可，启动脚本如下：

bash

java -jar zipkin-server-2.22.0-exec.jar --STORAGE_TYPE=mysql --MYSQL_HOST=127.0.0.1 --MYSQL_TCP_PORT=3306 --MYSQL_DB=tempdb --MYSQL_USER=root --MYSQL_PASS=123456

启动参数说明：

STORAGE_TYPE：存储类型
MYSQL_HOST：mysql主机地址
MYSQL_TCP_PORT：mysql端口
MYSQL_DB：mysql数据库名称
MYSQL_USER：mysql用户名
MYSQL_PASS：mysql密码

相关的参数可以参考官方提供的zipkin-server-shared.yml
配置文件地址：https://github.com/openzipkin/zipkin/blob/master/zipkin-server/src/main/resources/zipkin-server-shared.yml

配置好服务端之后，可以在浏览器请求几次。在数据库查看会发现数据已经持久化到mysql中

追踪数据存储到 ElasticSearch

下载 elasticsearch。下载地址

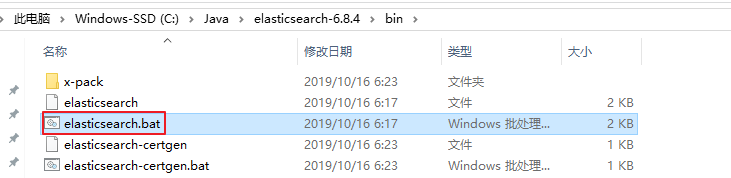

启动 elasticsearch

在启动 ZipKin Server 的时候，指定数据保存的 elasticsearch 的信息

bash

java -jar zipkin-server-2.23.16-exec.jar --STORAGE_TYPE=elasticsearch --ES_HOST=http://localhost:9200

参数说明：

STORAGE_TYPE：指定存储类型
ES_HOSTS：指定 Elasticsearch 的地址，多个地址用 , 分隔

发送请求测试后，通过 head 界面观察是否产生相关索引

依赖分析

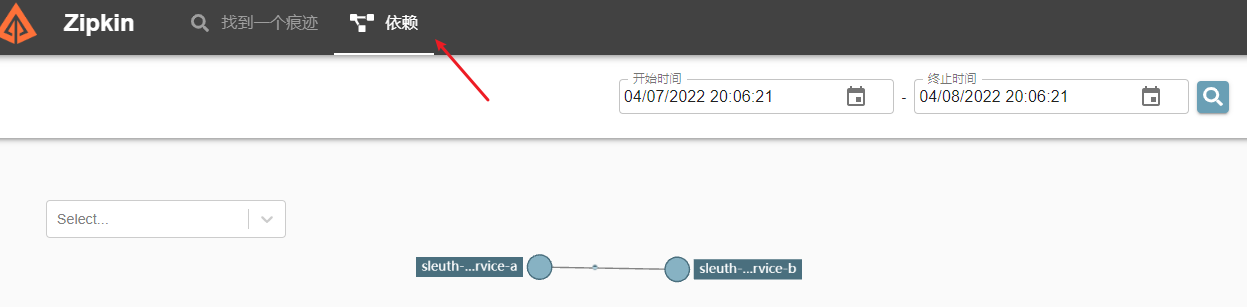

在 zipkin 图形化界面，点击下图中的【依赖】菜单，即可让 Zipkin 以图形化方式进行微服务之间的依赖关系分析。

但是当把追踪日志存储到ES（或者其他存储源）中后，依赖分析功能就无法使用了，因为它默认是从内存中读取数据并进行依赖分析的，而如果数据被存储到了ES中。此时需要通过 zipkin-dependencies 工具包，从数据源(例如：ES)读取数据，然后进行依赖分析。

zipkin-dependencies 下载地址：https://github.com/openzipkin/zipkin-dependencies/releases

通过如下命令运行 zipkin-dependencies：

bash

java -DSTORAGE_TYPE=elasticsearch -DES_HOSTS=http://localhost:9200 -jar zipkin-dependencies-x.x.x.jar

值得注意的是：zipkin-dependencies 不是服务而是一个程序，不会持续运行，运行一次即结束。若想让它能够持续运行，需要自己编写定时脚本或定时任务实现。每次启动分析一次分析的粒度为天，如不指定日期，默认为当天，指定日期运行

bash

STORAGE_TYPE=elasticsearch ES_HOSTS=localhost:9200 java -jar zipkin-dependencies-x.jar 2020-06-01

基于消息中间件收集数据

Zipkin 支持与 rabbitMQ 整合完成异步消息传输。加了 MQ 之后，通信过程如下图所示：

RabbitMQ 的安装与启动

要使用消息中间件实现收集数据传输，需要准备MQ的服务。此示例使用RabbitMQ

更多 RabbitMQ 的内容详见：《RabbitMQ》笔记

服务端启动

在启动 zipkin 服务端时增加相关 RabbitMQ 的参数即可，启动脚本如下：

bash

java -jar zipkin-server-2.22.0-exec.jar --RABBIT_ADDRESSES=192.168.12.132:5672

启动参数说明：

RABBIT_ADDRESSES：指定 RabbitMQ 地址
RABBIT_USER：用户名（默认 guest，如使用默认值，则启动时不需要指定）
RABBIT_PASSWORD ：密码（默认 guest，如使用默认值，则启动时不需要指定）

相关的参数可以参考官方提供的zipkin-server-shared.yml

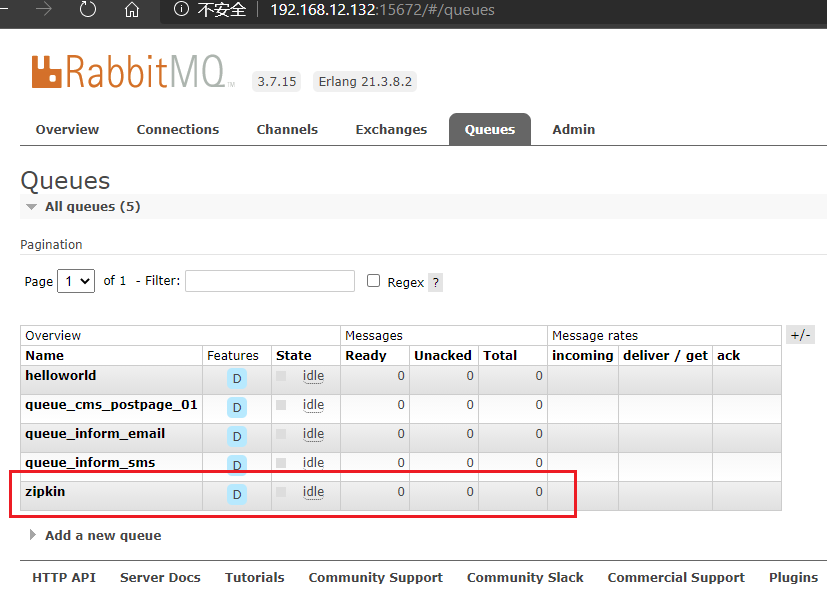

启动Zipkin Server之后，通过RabbitMQ的控制台可以看到多了一个Queue，其中 zipkin 就是zipkin服务自动创建的Queue队列

客户端配置

配置依赖

修改需要被追踪的微服务添加 zipkin 整合 sleuth、rabbitmq 的依赖。所以示例项目的网关、订单、商品服务都需要添加依赖

xml

<!-- zipkin 整合 sleuth 依赖
    spring-cloud-starter-zipkin 依赖已包含 spring-cloud-starter-sleuth 与 spring-cloud-sleuth-zipkin
-->
<dependency>
    <groupId>org.springframework.cloud</groupId>
    <artifactId>spring-cloud-starter-zipkin</artifactId>
</dependency>
<!-- RabbitMQ 依赖 -->
<dependency>
    <groupId>org.springframework.amqp</groupId>
    <artifactId>spring-rabbit</artifactId>
</dependency>

导入 spring-rabbit 依赖，是Spring提供的对RabbitMQ的封装，客户端会根据配置自动的生产消息并发送到目标队列中

配置消息中间件地址等信息

修改需要被追踪的微服务的application.yml配置文件（所以示例项目的网关、订单、商品服务都需要修改配置文件）。修改要求如下：

修改采集的数据发送方式为rabbit
增加RabbitMQ的相关信息配置

yml

spring:
  # 配置 zipkin
  zipkin:
    sender:
      type: rabbit # 设置数据的传输方式 , 以向 RabbitMQ 发送消息的方式采集数据
  sleuth:
    sampler:
      probability: 1 # 配置采样的百分比，默认是 0.1（即10%）
  # 配置 RabbitMQ
  rabbitmq:
    host: 192.168.12.132
    port: 5672
    username: guest
    password: guest
    listener: # 配置重试策略
      direct:
        retry:
          enabled: true
      simple:
        retry:
          enabled: true

测试

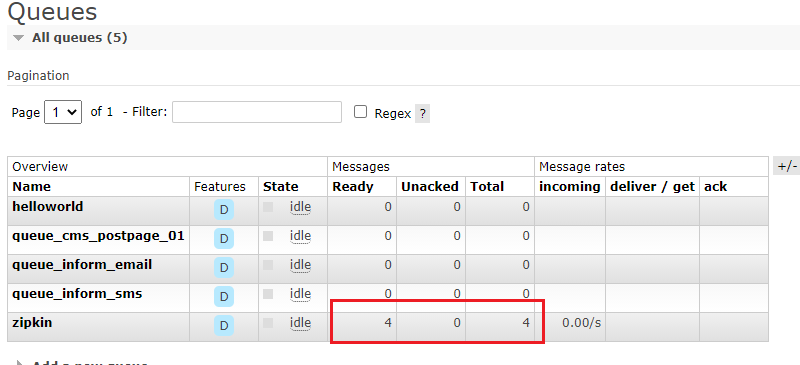

启动所有微服务，关闭Zipkin Server，并发起几个请求连接。打开 rabbitmq 管理后台可以看到，消息已经推送到 rabbitmq。

当 Zipkin Server 启动时，会自动的从 rabbitmq 获取消息并消费，展示追踪数据

可以看到如下效果：

请求的耗时时间不会出现突然耗时特长的情况
当Zipkin Server不可用时（比如关闭、网络不通等），追踪信息不会丢失，因为这些信息会保存在Rabbitmq服务器上，直到Zipkin服务器可用时，再从Rabbitmq中取出这段时间的信息

Spring Cloud Sleuth 概述 ​

Sleuth 中的术语和相关概念 ​

调用链跟踪原理 ​

链路追踪 Sleuth 基础入门示例 ​

项目搭建 ​

引入依赖 ​

添加日志配置 ​

测试结果 ​

Sleuth 日志格式解析 ​

Sleuth 对各种服务调用方式的支持 ​

创建基础示例工程 ​

聚合项目 ​

服务提供者 ​

服务调用者 ​

RestTemplate 服务调用方式跟踪 ​

代码实现 ​

测试 ​

Feign 服务调用方式跟踪 ​

代码实现 ​

测试 ​

多线程调用方式跟踪 ​

代码实现 ​

测试 ​

正常跟踪线程内调用服务的解决方法 ​

Sleuth 进阶用法 ​

Sleuth TraceFilter ​

简介 ​

基础使用步骤 ​

客户端 Zipkin + Sleuth 整合（基于http方式收集数据） ​

客户端添加依赖 ​

修改客户端配置文件 ​

测试 ​

默认 Zipkin 数据采集方式存在的问题 ​

Zipkin 跟踪数据的存储 ​

追踪数据存储到 MySQL 数据库 ​

准备存储跟踪数据的数据库 ​

配置启动服务端 ​

追踪数据存储到 ElasticSearch ​

依赖分析 ​

基于消息中间件收集数据 ​

RabbitMQ 的安装与启动 ​

服务端启动 ​

客户端配置 ​

配置依赖 ​

配置消息中间件地址等信息 ​

测试 ​

Spring Cloud Sleuth 概述

Sleuth 中的术语和相关概念

调用链跟踪原理

链路追踪 Sleuth 基础入门示例

项目搭建

引入依赖

添加日志配置

测试结果

Sleuth 日志格式解析

Sleuth 对各种服务调用方式的支持

创建基础示例工程

聚合项目

服务提供者

服务调用者

RestTemplate 服务调用方式跟踪

代码实现

测试

Feign 服务调用方式跟踪

代码实现

测试

多线程调用方式跟踪

代码实现

测试

正常跟踪线程内调用服务的解决方法

Sleuth 进阶用法

Sleuth TraceFilter

简介

基础使用步骤

客户端 Zipkin + Sleuth 整合（基于http方式收集数据）

客户端添加依赖

修改客户端配置文件

测试

默认 Zipkin 数据采集方式存在的问题

Zipkin 跟踪数据的存储

追踪数据存储到 MySQL 数据库

准备存储跟踪数据的数据库

配置启动服务端

追踪数据存储到 ElasticSearch

依赖分析

基于消息中间件收集数据

RabbitMQ 的安装与启动

服务端启动

客户端配置

配置依赖

配置消息中间件地址等信息

测试
