Dubbo 源码构建 ​

dubbo源码仓库：https://github.com/apache/dubbo/

Dubbo 使用 maven 作为构建工具。下载源码后，使用以下命令进行构建：

bash
mvn clean install -Dmaven.test.skip

通过以下命令以构建 Dubbo 的源代码 jar 包

bash
mvn clean source:jar install -Dmaven.test.skip

并且修改样例项目中的 dubbo 依赖为本地仓库的 SANPSHOT 版本，然后使用远程 debug 来调试 dubbo。

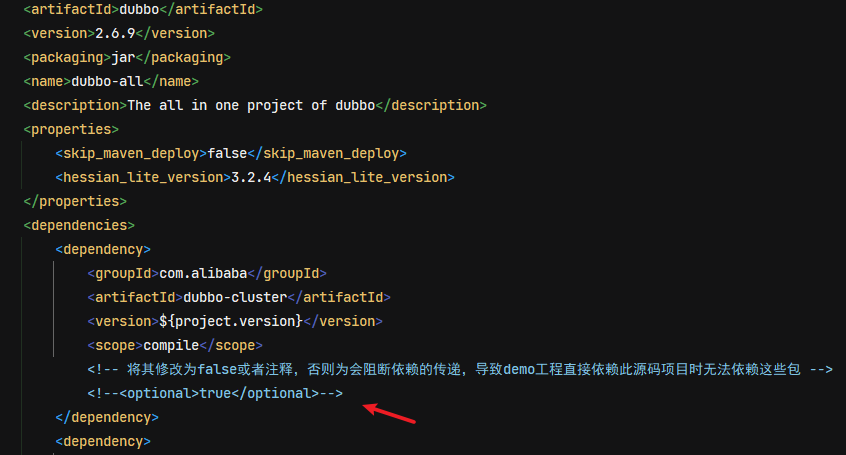

注：依赖源码项目时，需要修改maven配置中的<optional>属性，防止阻断依赖的传递，导致demo工程直接依赖此源码项目时无法依赖这些包

Dubbo 启动过程源码分析 ​

Spring 框架知识回顾 - BeanDefinition ​

  • 在Java中，一切皆对象。在JDK中使用java.lang.Class来描述类这个对象。
  • 而在Spring中，bean对象是操作核心。那么Spring也需要一个东西来描述bean这个对象，它就是BeanDefinition

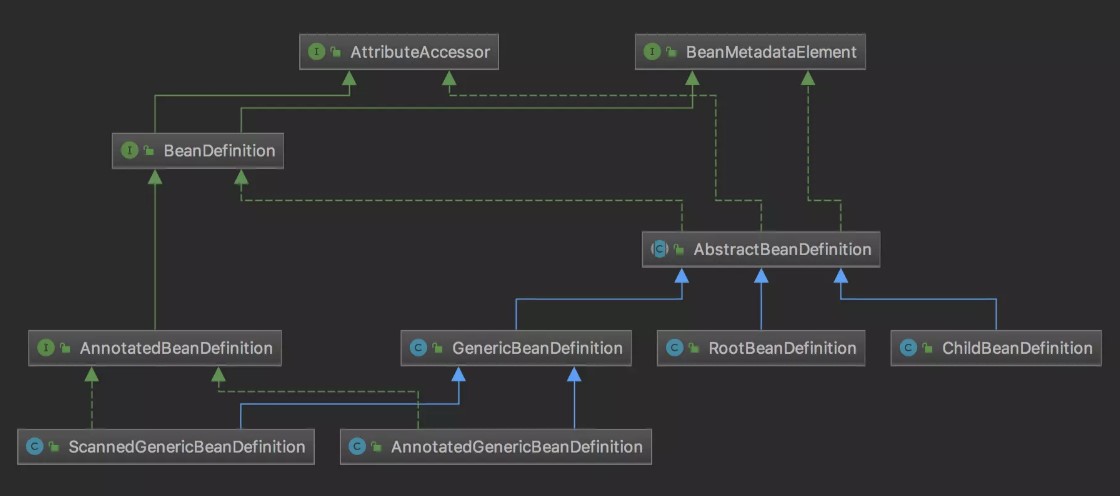

BeanDefinition继承类图

java
// 1. 定义Bean信息
RootBeanDefinition beanDef = new RootBeanDefinition();

// 2. 设置BeanDefinition相关属性
beanDef.setBeanClass(DemoServiceImpl.class);
beanDef.setBeanClassName(DemoServiceImpl.class.getName());
beanDef.setScope(BeanDefinition.SCOPE_SINGLETON); // 单例

// 3. 设置bean的属性
MutablePropertyValues propertyValues = beanDef.getPropertyValues();
propertyValues.addPropertyValue("type", "自定义");

// 4. 注册bean到spring容器
applicationContext.registerBeanDefinition("demoService", beanDef);

// 5. 测试获取刚注册的bean功能
DemoService demoService = (DemoService) applicationContext.getBean("demoService");
demoService.sayHello("自定义bean注册");

从示例可以看出，最后的spring动作applicationContext.registerBeanDefinition会在IOC容器内创建描述的bean对象。后续Dubbo的所有对象创建，皆以此形式委托给Spring来创建

Dubbo 配置解析过程 ​

dubbo的配置解析，不论是xml方式的配置，还是注解方式的配置，目标都是把配置的属性值提取出来，变成dubbo的组件bean（先由BeanDefinition描述，然后委托spring生成组件bean）

下表以xml的标签为例，每个标签配置所对应要解析成为的目标组件bean

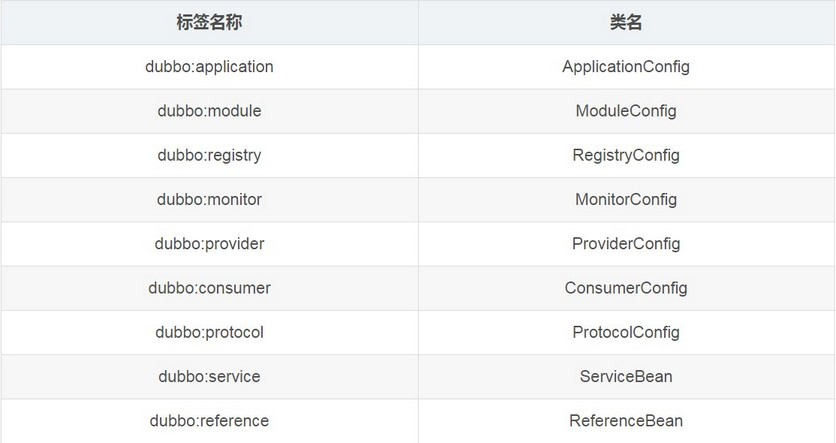

dubbo自定义标签与处理类关系图

xml 配置的解析过程 ​

  1. dubbo自定义了spring标签描述约束文件dubbo.xsd。在dubbo-config-spring模块下的 src/main/resouce/META-INF目录下
  2. 在spring.handlers、spring.schemas中指定标签解析类，将标签引入spring中管理
  3. DubboBeanDefinitionParser继承了spring的BeanDefinitionParser接口，spring会调用parse方法来读取每个标签配置，将属性值装入对应的BeanDefinition定义中，后续spring会根据此BeanDefinition定义生成dubbo的组件bean

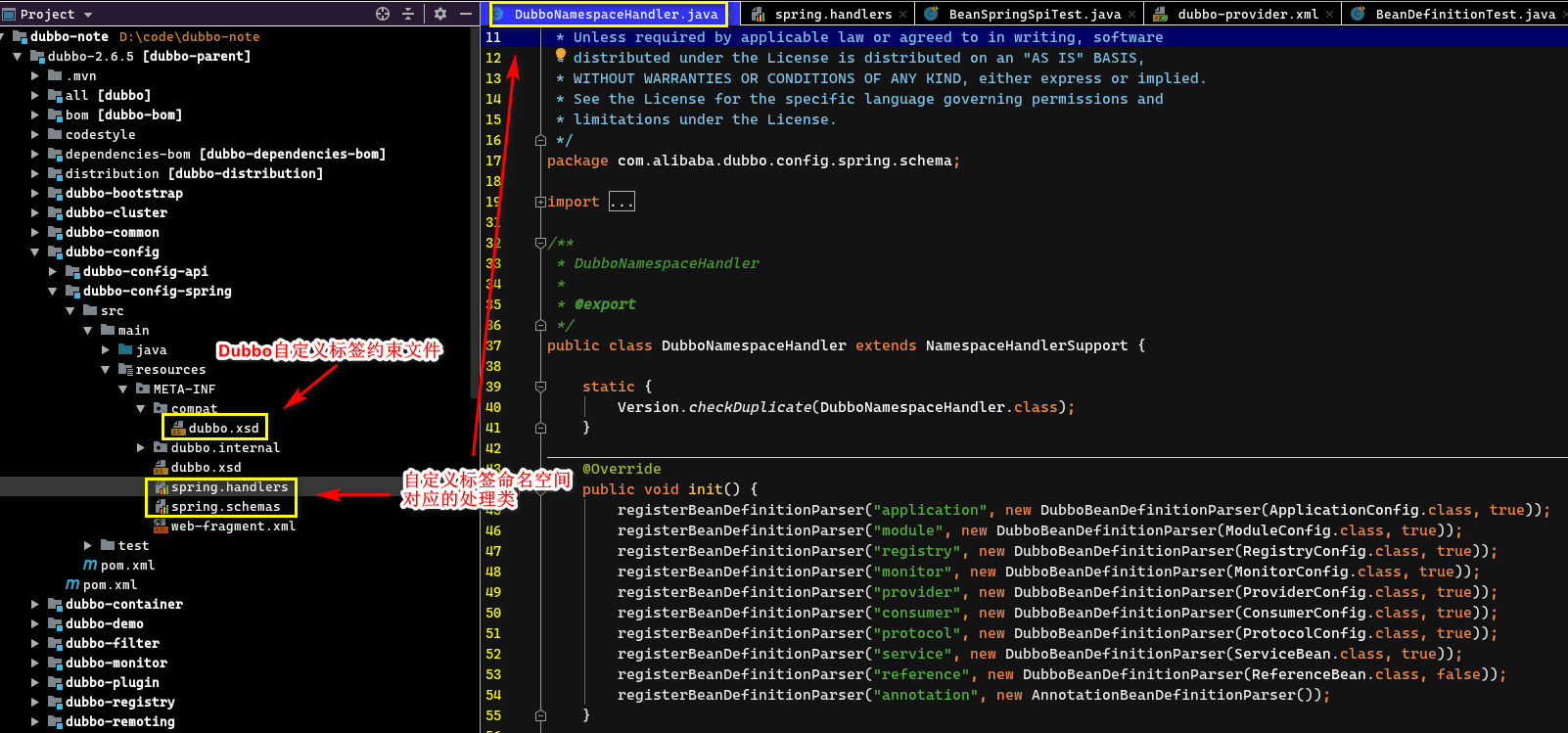

xml配置文件解析初始化流程

注解的解析过程 ​

Dubbo注解解析的目标，与xml一致，都是将配置信息变为BeanDefinition定义，交由spring生成组件bean

spring项目启动的时候，最开始的切入点是@EnableDubbo注解，此注解用于启用dubbo配置。而此注解又引入@EnableDubboConfig和@DubboComponentScan两个注解

java
@Target({ElementType.TYPE})
@Retention(RetentionPolicy.RUNTIME)
@Inherited
@Documented
@EnableDubboConfig
@DubboComponentScan
public @interface EnableDubbo {
    @AliasFor(annotation = DubboComponentScan.class, attribute = "basePackages")
    String[] scanBasePackages() default {};

    @AliasFor(annotation = DubboComponentScan.class, attribute = "basePackageClasses")
    Class<?>[] scanBasePackageClasses() default {};

    @AliasFor(annotation = EnableDubboConfig.class, attribute = "multiple")
    boolean multipleConfig() default false;
}
  • @EnableDubboConfig：主要用于处理dubbo中全局性的组件配置，一般在.properties文件中的配置项，如Application/Registry/Protocol/Provider/Consumer
  • @DubboComponentScan：负责扫描项目源代码，处理业务类上的@Reference、@Service注解
@EnableDubboConfig 注解解析过程 ​

@EnableDubboConfig注解主要用来解析属性文件中的配置，一般在springboot项目中比较常用，解析过程如下：

  1. 通过DubboConfigConfigurationSelector类，连接到DubboConfigConfiguration类，此处配置了它支持解析的所有注解组件
java
public class DubboConfigConfiguration {
    /**
     * Single Dubbo {@link AbstractConfig Config} Bean Binding
     */
    @EnableDubboConfigBindings({
            // 这里定义了properties文件对应的属性前缀的值，设置到相应的类中
            @EnableDubboConfigBinding(prefix = "dubbo.application", type = ApplicationConfig.class),
            @EnableDubboConfigBinding(prefix = "dubbo.module", type = ModuleConfig.class),
            @EnableDubboConfigBinding(prefix = "dubbo.registry", type = RegistryConfig.class),
            @EnableDubboConfigBinding(prefix = "dubbo.protocol", type = ProtocolConfig.class),
            @EnableDubboConfigBinding(prefix = "dubbo.monitor", type = MonitorConfig.class),
            @EnableDubboConfigBinding(prefix = "dubbo.provider", type = ProviderConfig.class),
            @EnableDubboConfigBinding(prefix = "dubbo.consumer", type = ConsumerConfig.class)
    })
    public static class Single { }
    ......
}
  1. 此处为每个dubbo组件绑定了属性文件的前缀值。具体的处理过程在@EnableDubboConfigBinding注解中，最终引入到DubboConfigBindingRegistrar类来完成组件bean注册
@DubboComponentScan 注解解析过程 ​

@DubboComponentScan注解是用于解析标注在业务Service实现上的注解，主要是暴露业务服务的@Service和引入服务的@Reference。总入口在DubboComponentScanRegistrar类上。可以看到，两个注解是分开处理的

@Service注解 ​
  • @Service注解的处理，最终由ServiceAnnotationBeanPostProcessor来处理。dubbo会先调用spring扫描包处理
java
// ServiceAnnotationBeanPostProcessor类
private void registerServiceBeans(Set<String> packagesToScan, BeanDefinitionRegistry registry) {
    ......
    // 标注@Service的类也在Spring容器中实例化
    scanner.addIncludeFilter(new AnnotationTypeFilter(Service.class));

    for (String packageToScan : packagesToScan) {

        // Registers @Service Bean first
        scanner.scan(packageToScan);
    ......
}
java
// ServiceAnnotationBeanPostProcessor类
 private AbstractBeanDefinition buildServiceBeanDefinition(Service service, Class<?> interfaceClass,
                                                           String annotatedServiceBeanName) {

    BeanDefinitionBuilder builder = rootBeanDefinition(ServiceBean.class);

    // 创建封装serviceBean的信息的BeanDefinition对象
    AbstractBeanDefinition beanDefinition = builder.getBeanDefinition();

    MutablePropertyValues propertyValues = beanDefinition.getPropertyValues();

    // 父类组件信息，已在前一步组装完成。这里将以下属性忽略
    String[] ignoreAttributeNames = of("provider", "monitor", "application", "module", "registry", "protocol", "interface");

    propertyValues.addPropertyValues(new AnnotationPropertyValuesAdapter(service, environment, ignoreAttributeNames));

    // References "ref" property to annotated-@Service Bean
    // 将References标签对应的ref值与Service的BeanName关系绑定起来
    addPropertyReference(builder, "ref", annotatedServiceBeanName);
    // Set interface
    builder.addPropertyValue("interface", interfaceClass.getName());
    ......
}
  • servicebean有很多父级组件信息引入，这些组件已经在属性文件处理部分完成。
  • servicebean中将ref指向业务bean
@Reference注解 ​
  • @Reference注解的处理，最终由ReferenceAnnotationBeanPostProcessor来处理。
  • ReferenceAnnotationBeanPostProcessor类继承于AnnotationInjectedBeanPostProcessor类，实现了MergedBeanDefinitionPostProcessor接口，方法postProcessMergedBeanDefinition()在创建bean实例前会被调用（用来找出bean中含有@Reference注解的Field和Method）

然后在metadata.inject(bean, beanName, pvs)方法中，对字段和方案进行反射绑定。

当Spring完成bean的创建后会调用AbstractAutowireCapableBeanFactory#populateBean方法完成属性的填充

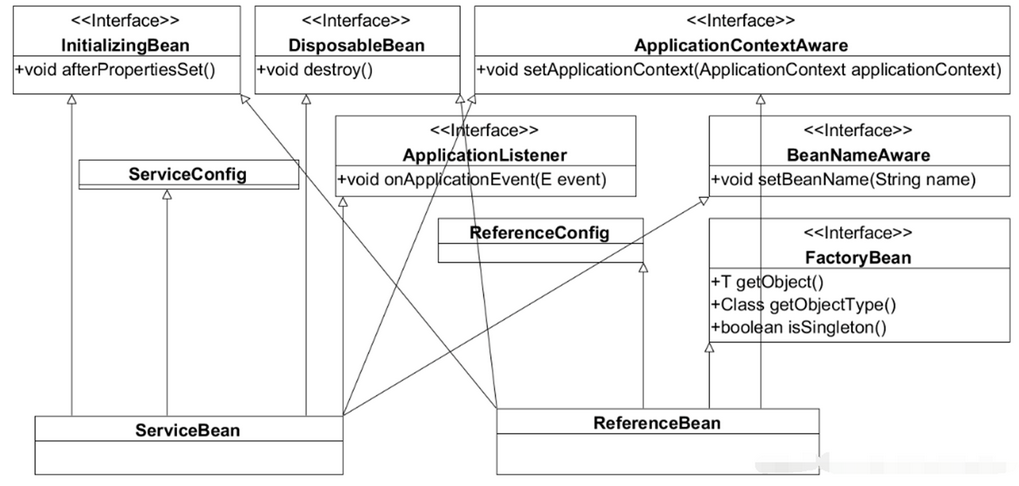

ServiceBean 与 ReferenceBean 关系图 ​

Dubbo 服务暴露过程 ​

源码导读参考官网：http://dubbo.apache.org/zh-cn/docs/source_code_guide/export-service.html

在 dubbo 的组件中，ServiceBean和ReferenceBean是比较特殊的。这两个组件，将完成 dubbo 服务的远程 RPC 过程。

ServiceBean作为服务端，会在 bean 创建成功后，发起服务暴露流程。其过程如下：

  • 实现的 InitializingBean 接口中，Spring 调用 afterPropertiesSet 方法，发起服务的暴露动作。
java
@Override
@SuppressWarnings({"unchecked", "deprecation"})
public void afterPropertiesSet() throws Exception {
    ......
    if (!isDelay()) {
        // 将dubbo服务暴露到rpc网络
        export();
    }
}

@Override
public void export() {
    super.export();
    // Publish ServiceBeanExportedEvent
    publishExportEvent();
}
  • 父类ServiceConfig<T>最终执行此暴露的动作
java
private void doExportUrlsFor1Protocol(ProtocolConfig protocolConfig, List<URL> registryURLs) {
    ......
    // 包装成服务实例。此ref是ServiceBean的属性，是@Service注解对应的类，目标业务类
    Invoker<?> invoker = proxyFactory.getInvoker(ref, (Class) interfaceClass, registryURL.addParameterAndEncoded(Constants.EXPORT_KEY, url.toFullString()));
    DelegateProviderMetaDataInvoker wrapperInvoker = new DelegateProviderMetaDataInvoker(invoker, this);

    // 暴露服务
    Exporter<?> exporter = protocol.export(wrapperInvoker);
    exporters.add(exporter);
    ......
}

先将本地服务 ref 包装成 Invoker，然后由 protocol 网络协议将 invoker 连通到网络上。其核心，即是一旦有 protocol 网络传输过来的请求，则拉起 invoker 动作，并将动作传递到 ref 服务上进行响应。在这个整个过程中，dubbo 不希望每一个具体的协议 ptotocol 去关心目标服务是谁（耦合性太强），于是中间插入了一个 invoker 概念实体来解耦双方的绑定关系（重点）。

Dubbo 框架的 Invoker 机理 ​

  • 先明确 Dubbo 引入 Invoker 的目标，Invoker 的本义是，invoke 方法会转嫁到对象到目标 ref 上，接口定义如下
java
public interface Invoker<T> extends Node {

    /**
     * get service interface.
     *
     * @return service interface.
     */
    Class<T> getInterface();

    /**
     * invoke.
     *
     * @param invocation
     * @return result
     * @throws RpcException
     */
    /* 实现此接口方法，最终会将这个执行逻辑传递到目标对象ref上 */
    Result invoke(Invocation invocation) throws RpcException;
}
  • 协议使用方，希望如此调用Invoker：希望dubbo中的所有协议都按此模式，将网络请求转给invoker对象即可，剩下的protocol协议不要去关心
java
/* 自定义协议示例 */
public class RmiProtocol implements Protocol {

    private static final int DEFAULT_PORT = 1099;

    @Override
    public int getDefaultPort() {
        return DEFAULT_PORT;
    }

    /* 以rmi协议为示例，暴露服务 */
    @Override
    public <T> Exporter<T> export(Invoker<T> invoker) throws RpcException {
        // 创建spring rmi服务
        final RmiServiceExporter rmiServiceExporter = new RmiServiceExporter();

        // 设置
        rmiServiceExporter.setRegistryPort(invoker.getUrl().getPort());
        rmiServiceExporter.setServiceName(invoker.getUrl().getPath());
        rmiServiceExporter.setServiceInterface(invoker.getInterface());

        /*
         * 此时目标服务没有，需要通过invoker调通，使用动态代理
         *   这里希望通过invoker对象，制作一个target服务代理来使用
         */
        T service = (T) Proxy.newProxyInstance(Thread.currentThread().getContextClassLoader(),
                new Class[]{invoker.getInterface()},
                new InvokerInvocationHandler(invoker));

        /*
         * 如果能获取目标Service接口，直接设置即可
         *   protocol协议的目标，都是要将调用转到目标target服务上，但是当前环境并没有这个目标target
         */
        rmiServiceExporter.setService(service);
        try {
            rmiServiceExporter.afterPropertiesSet();
        } catch (RemoteException e) {
            throw new RpcException(e.getMessage(), e);
        }
        return null;
    }
    ......
}
  • Invoker如何转请求到target目标服务呢？就是交给Invoker的实现类去具体实现，如下例，invoker中本身持有目标target服务
java
URL url = URL.valueOf("rmi://127.0.0.1:9001/" + DemoService.class.getName());

/**
 * Protocol连接服务端invoker
 * 将目标服务调用信息，包装成为invoker实体，暴露到网络上
 * <p>
 * 当网络信息到达，将触发invoker的invoke方法，最终将调用转到目标service上
 */
@Test
public void invoker2protocol() throws IOException {
    DemoService service = new DemoServiceImpl();

    // 这里将目标对象（即DemoService实例）引入到Invoker中
    Invoker<DemoService> invoker = new SimpleInvoker(service, DemoService.class, url);
    Protocol protocol = new RmiProtocol();
    // 暴露对象。协议对象只需要调用即可
    protocol.export(invoker);
    System.out.println("Dubbo server 启动");
    // 保证服务一直开着
    System.in.read();
}
  • 后续的调用是通过java反射将方法转给target服务
java
public class SimpleInvoker<T> implements Invoker<T> {
    private T target;
    private Class<T> type;
    private URL url;

    public SimpleInvoker(T service, Class<T> type, URL url) {
        this.target = service;
        this.type = type;
        this.url = url;
    }

    @Override
    public Class<T> getInterface() {
        return type;
    }

    @Override
    public Result invoke(Invocation invocation) throws RpcException {
        Method method = null;
        try {
            method = DemoService.class.getMethod(invocation.getMethodName(), invocation.getParameterTypes());
            // 通过反射调用目标target
            return new RpcResult(method.invoke(target, invocation.getArguments()));
        } catch (NoSuchMethodException e) {
            e.printStackTrace();
        } catch (InvocationTargetException e) {
            e.printStackTrace();
        } catch (IllegalAccessException e) {
            e.printStackTrace();
        }
        return null;
    }
    ......
}

总结服务暴露调用过程 ​

  1. protocol组件收到网络请求到来时，它需要将请求发向target目标服务（如果当前环境中有此服务就好了）。
  2. 因为当前环境中没有target对象，于是它创建了一个target的代理对象proxy，将请求转给了此代理proxy对象，而此proxy对象只会干一件事，将调用转给了invoker对象的invoke方法
  3. invoker对象发现自己内部有target对象，于是它使用java反射，将请求发向了target服务

注：如果让protocol中持有target服务，直接转向请求到target要简单得多，但这样一来，每一个ptotocol服务要对接千千万万的业务service接口，耦合性太强。于是，dubbo专门设计了invoker实体来解开两者间的直接耦合（工作中可否借鉴？）

Dubbo 服务引入过程 ​

源码导读参考官网：http://dubbo.apache.org/zh-cn/docs/source_code_guide/refer-service.html

  • Dubbo服务的引入过程，是在Referencebean的实例化过程中实现的。当dubbo启动过程中，遇到@Reference，即会创建一个Referencebean的实例
  • 此实例一样实现了InitializingBean接口，在其调用的afterPropertiesSet方法中，会为服务调用方创建一个远程代理对象
  • ref是通过interface和url信息生成的代理
java
/* ReferenceConfig<T> 类 */
/* 用于获取服务提供的代理对象 */
public synchronized T get() {
    if (destroyed) {
        throw new IllegalStateException("Already destroyed!");
    }
    if (ref == null) {
        init();
    }
    return ref;
}
  • protocol协议制作了一个invoker对象，你可以通过invoker对象，向protocol协议发送信息（网络传输）。
java
/* ReferenceConfig<T>#get() --> init() --> T createProxy(Map<String, String> map) */
// 通过网络协议获取一个Invoker对象
invoker = refprotocol.refer(interfaceClass, urls.get(0));
  • 使用springrmi协议示例来说明一个这个过程
java
private <T> T doRefer(Class<T> type, URL url) throws RpcException {
    final RmiProxyFactoryBean rmiProxyFactoryBean = new RmiProxyFactoryBean();
    if (url.getParameter(Constants.DUBBO_VERSION_KEY, Version.getProtocolVersion()).equals(Version.getProtocolVersion())) {
        rmiProxyFactoryBean.setRemoteInvocationFactory(new RemoteInvocationFactory() {
            @Override
            public RemoteInvocation createRemoteInvocation(MethodInvocation methodInvocation) {
                return new RmiRemoteInvocation(methodInvocation);
            }
        });
    }
    rmiProxyFactoryBean.setServiceUrl(url.toIdentityString());
    rmiProxyFactoryBean.setServiceInterface(type);
    rmiProxyFactoryBean.setCacheStub(true);
    rmiProxyFactoryBean.setLookupStubOnStartup(true);
    rmiProxyFactoryBean.setRefreshStubOnConnectFailure(true);
    rmiProxyFactoryBean.afterPropertiesSet();
    return (T) rmiProxyFactoryBean.getObject();
}
  • 一个protocol协议建立后，会得到一个object输出对象，输出到网络信息的动作，都由此对象进行。本来，此对象类型已经是业务接口类型，可以直接使用此对象进行通信了。但是，考虑到protocol本身不应该跟具体的业务接口耦合，于是，dubbo再次插入了invoker实体来解耦双方
    1. 将protocol生成的输出对象object，包装成invoker对象
    2. 在业务操作端，为了方便操作，再做一个代理对象，来转请求到invoker上
java
/**
 * Protocol连接消费端invoker
 * 将要调用的信息，包装成invoker实体，向网络发送
 * <p>
 * 本地调用接口代理时，最终方法被转到invoker的invoke方法上，向网络发送
 */
@Test
public void protocol2Invoker() {
    // 创建协议
    Protocol protocol = new RmiProtocol();

    // 创建消费端invoker，负责发送协议调用信息
    Invoker<DemoService> invoker = protocol.refer(DemoService.class, url);

    // 做一个动态代理，将调用目标指向invoker即可
    DemoService service = (DemoService) Proxy
            .newProxyInstance(Thread.currentThread().getContextClassLoader(),
                    new Class[]{invoker.getInterface()},
                    new InvokerInvocationHandler(invoker)); // 反射逻辑

    String result = service.sayHello("moon");
    System.out.println(result);
}

注：Dubbo 中的 invoker 概念，作用不仅仅于此，它统一了 dubbo 中各组件间相互交流的规范，统一都用 invoker 进行粘合（书同文、车同轴）

Dubbo Monitor 实现原理 ​

Consumer 端在发起调用之前会先调用 filter 链；provider 端在接收到请求时也是先调用 filter 链，然后才进行真正的业务逻辑处理。默认情况下，在 consumer 和 provider 的 filter 链中都会有 Monitorfilter。大致实现流程如下：

  1. MonitorFilter 向 DubboMonitor 发送数据。
  2. DubboMonitor 将数据进行聚合后（默认聚合 1min 中的统计数据）暂存到 ConcurrentMap<Statistics, AtomicReference> statisticsMap，然后使用一个含有 3 个线程（线程名字：DubboMonitorSendTimer）的线程池每隔 1min 钟，调用 SimpleMonitorService 遍历发送 statisticsMap 中的统计数据，每发送完毕一个，就重置当前的 Statistics 的 AtomicReference。
  3. SimpleMonitorService 将这些聚合数据塞入 BlockingQueue queue 中（队列大小为 100000）。
  4. SimpleMonitorService 使用一个后台线程（线程名为：DubboMonitorAsyncWriteLogThread）将 queue 中的数据写入文件（该线程以死循环的形式来写）。
  5. SimpleMonitorService 还会使用一个含有 1 个线程（线程名字：DubboMonitorTimer）的线程池每隔 5min 钟，将文件中的统计数据画成图表。

Dubbo 源码中使用的设计模式 ​

Dubbo 框架在初始化和通信过程中使用了多种设计模式，可灵活控制类加载、权限控制等功能。

工厂模式 ​

Provider 在 export 服务时，会调用 ServiceConfig 类的 export 方法。ServiceConfig 类中有个字段：

java
this.protocolSPI = (Protocol)this.getExtensionLoader(Protocol.class).getAdaptiveExtension();

以上也是一种工厂模式，只是实现类的获取采用了 JDK SPI 的机制。这种实现方式的优点是可扩展性强，想要扩展实现，只需要在 classpath 下增加个文件就可以了，代码零侵入。另外，像上面的 Adaptive 实现，可以做到调用时动态决定调用哪个实现，但是由于这种实现采用了动态代理，会造成代码调试比较麻烦，需要分析出实际调用的实现类。

装饰器模式 ​

Dubbo 在启动和调用阶段都大量使用了装饰器模式。以 Provider 提供的调用链为例，具体的调用链代码是在 ProtocolFilterWrapper 类的 buildInvokerChain 方法完成的，具体是将注解中含有 group=provider 的 Filter 实现，按照 order 排序，最后的调用顺序是：

EchoFilter -> ClassLoaderFilter -> GenericFilter -> ContextFilter -> ExecuteLimitFilter -> TraceFilter -> TimeoutFilter -> MonitorFilter -> ExceptionFilter

更确切地说，这里是装饰器和责任链模式的混合使用。例如，EchoFilter 的作用是判断是否是回声测试请求，是的话直接返回内容，这是一种责任链的体现。而像 ClassLoaderFilter 则只是在主功能上添加了功能，更改当前线程的 ClassLoader，这是典型的装饰器模式。

观察者模式 ​

Dubbo 的 Provider 启动时，需要与注册中心交互，先注册本身提供的服务，再订阅其他暴露的服务。订阅时，采用了观察者模式，开启一个 listener。注册中心会每 5 秒定时检查是否有服务更新，如果有更新，向该服务的提供者发送一个 notify 消息，provider 接受到 notify 消息后，即运行 NotifyListener 的 notify 方法，执行监听器方法。

动态代理模式 ​

Dubbo 扩展 JDK SPI 的类 ExtensionLoader 的 Adaptive 实现是典型的动态代理实现。Dubbo 需要灵活地控制实现类，即在调用阶段动态地根据参数决定调用哪个实现类，所以采用先生成代理类的方法，能够做到灵活的调用。生成代理类的代码是 ExtensionLoader 的 createAdaptiveExtensionClassCode 方法。代理类的主要逻辑是，获取 URL 参数中指定参数的值作为获取实现类的 key。

I know where dry desert ends, green grass grows · MooN
