Spring Cloud Consul 基础入门

官网：https://www.consul.io/
Spring Cloud Consul 官方文档：https://spring.io/projects/spring-cloud-consul

consul 概述

Consul 是 HashiCorp 公司推出的开源工具，用于实现分布式系统的服务发现与配置。与其它分布式服务注册与发现的方案，Consul 的方案更“一站式”，内置了服务注册与发现框架、分布一致性协议实现、健康检查、Key/Value 存储、多数据中心方案，不再需要依赖其它工具（比如 ZooKeeper 等）。使用起来也较为简单。Consul 使用 Go 语言编写，因此具有天然可移植性(支持Linux、windows和Mac OS X)；安装包仅包含一个可执行文件，方便部署，与 Docker 等轻量级容器可无缝配合

Consul 的优势：

使用 Raft 算法来保证一致性，比复杂的 Paxos 算法更直接。相比较而言，zookeeper 采用的是 Paxos，而 etcd 使用的则是 Raft。
支持多数据中心，内外网的服务采用不同的端口进行监听。多数据中心集群可以避免单数据中心的单点故障，而其部署则需要考虑网络延迟，分片等情况等。zookeeper 和 etcd 均不提供多数据中心功能的支持。
支持健康检查。etcd 不提供此功能。
支持 http 和 dns 协议接口。zookeeper 的集成较为复杂，etcd 只支持 http 协议。
官方提供 web 管理界面，etcd 无此功能。

Consul 的特性：

服务发现
健康检查
Key/Value 存储
多数据中心

consul 下载与安装

Consul 不同于 Eureka 需要单独安装，访问 Consul 官网下载 Consul 的最新版本（本次示例安装 consul 1.5x 版）

Linux 系统安装 Consul

输入以下命令

bash

## 从官网下载最新版本的Consul服务
wget https://releases.hashicorp.com/consul/1.5.3/consul_1.5.3_linux_amd64.zip
## 使用unzip命令解压
unzip consul_1.5.3_linux_amd64.zip
## 将解压好的consul可执行命令拷贝到/usr/local/bin目录下
cp consul /usr/local/bin
## 测试
consul

启动consul服务

bash

##已开发者模式快速启动，-client指定客户端可以访问的ip地址
[root@node01 ~]# consul agent -dev -client=0.0.0.0
==> Starting Consul agent...
    Version: 'v1.5.3'
    Node ID: '49ed9aa0-380b-3772-a0b6-b0c6ad561dc5'
    Node name: 'node01'
    Datacenter: 'dc1' (Segment: '<all>')
    Server: true (Bootstrap: false)
    Client Addr: [127.0.0.1] (HTTP: 8500, HTTPS: -1, gRPC: 8502, DNS: 8600)
    Cluster Addr: 127.0.0.1 (LAN: 8301, WAN: 8302)
    Encrypt: Gossip: false, TLS-Outgoing: false, TLS-Incoming: false, Auto-Encrypt-TLS: false

启动成功之后访问：http://linux系统ip:8500，可以看到 Consul 的管理界面

window 系统安装 Consul

将 window 版压缩包consul_1.5.3_windows_amd64.zip解压到没有中文和空格的目录

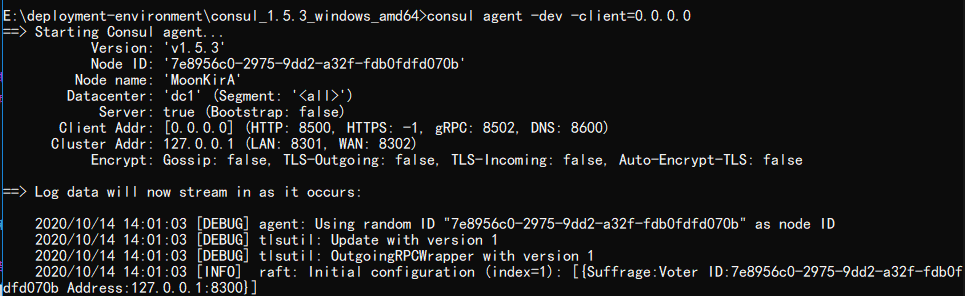

进入目录，运行命令行。输入以下命令，启动 consul 服务

bash

# 以开发者模式快速启动
consul agent -dev -client=0.0.0.0

启动成功后访问http://127.0.0.1:8500，进入 consul 管理界面

consul 的基本使用

Consul 支持健康检查，并提供了 HTTP 和 DNS 调用的API接口完成服务注册，服务发现，以及K/V存储这些功能。以下是基于通过发送HTTP请求的形式来实现Consul的基础使用

官方的API接口文档地址：https://www.consul.io/api/catalog.html#catalog_register

注册服务

通过postman发送PUT请求到http://192.168.74.101:8500/v1/catalog/register地址可以完成服务注册，请求参数如下：

json

{
    "Datacenter": "dc1",
    "Node": "node01",
    "Address": "192.168.74.102",
    "Service": {
        "ID": "mysql-01",
        "Service": "mysql",
        "tags": [
            "master",
            "v1"
        ],
        "Address": "192.168.74.102",
        "Port": 3306
    }
}

服务查询

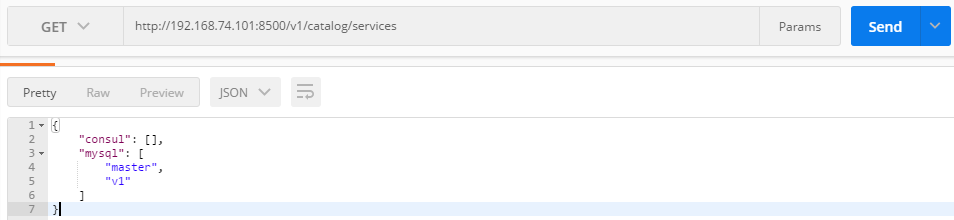

通过postman发送GET请求到http://192.168.74.101:8500/v1/catalog/services查看所有的服务列表

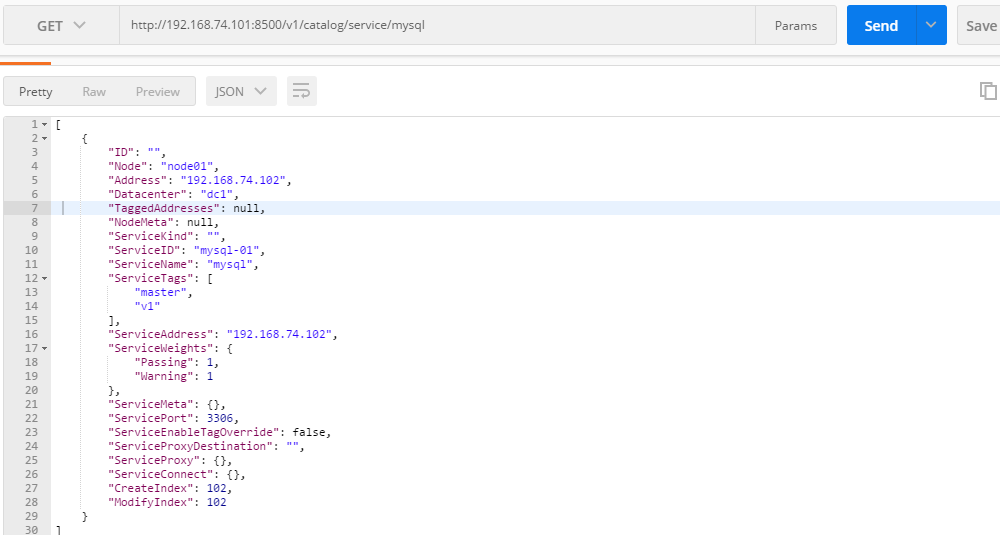

通过postman发送GET请求到http://192.168.74.101:8500/v1/catalog/service/服务名查看具体的服务详情

服务删除

通过postman发送PUT请求到http://192.168.74.101:8500/v1/catalog/deregister删除服务

json

{
    "Datacenter": "dc1",
    "Node": "node01",
    "ServiceID": "mysql-01"
}

Consul 的 K/V 存储

可以参照Consul提供的KV存储的API完成基于Consul的数据存储

含义	请求路径	请求方式
查看key	`v1/kv/:key`	GET
保存或更新	`v1/kv/:key`	PUT
删除	`/v1/kv/:key`	DELETE

key 值中可以带/, 可以看做是不同的目录结构
value 的值经过了 base64_encode,获取到数据后 base64_decode 才能获取到原始值。数据不能大于 512Kb
不同数据中心的 kv 存储系统是独立的，使用dc=?参数指定。

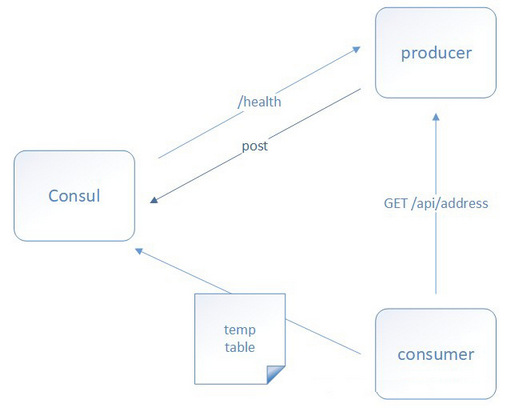

Consul 的服务调用过程

当 Producer 启动的时候，会向 Consul 发送一个 post 请求，告诉 Consul 自己的 IP 和 Port。
Consul 接收到 Producer 的注册后，每隔 10s（默认）会向 Producer 发送一个健康检查的请求，检验 Producer 是否健康。
当 Consumer 发送 GET 方式请求 /api/address 到 Producer 时，会先从 Consul 中拿到一个存储服务 IP 和 Port 的临时表，从表中拿到 Producer 的 IP 和 Port 后再发送 GET 方式请求 /api/address；该临时表每隔 10s 会更新，只包含有通过了健康检查的 Producer。

多数据中心

Consul 支持开箱即用的多数据中心，这意味着用户不需要担心需要建立额外的抽象层让业务扩展到多个区域。

在上图中有两个 DataCenter，他们通过 Internet 互联，同时请注意为了提高通信效率，只有 Server 节点才加入跨数据中心的通信。

在单个数据中心中，Consul 分为 Client 和 Server 两种节点（所有的节点也被称为 Agent），Server 节点保存数据，Client 负责健康检查及转发数据请求到 Server；Server 节点有一个 Leader 和多个 Follower，Leader 节点会将数据同步到 Follower，Server 的数量推荐是3个或者5个，在 Leader 挂掉的时候会启动选举机制产生一个新的 Leader。

集群内的 Consul 节点通过 gossip 协议（流言协议）维护成员关系，也就是说某个节点了解集群内现在还有哪些节点，这些节点是 Client 还是 Server。单个数据中心的流言协议同时使用 TCP 和 UDP 通信，并且都使用 8301 端口。跨数据中心的流言协议也同时使用 TCP 和 UDP 通信，端口使用 8302。

集群内数据的读写请求既可以直接发到 Server，也可以通过 Client 使用 RPC 转发到 Server，请求最终会到达 Leader 节点，在允许数据延时的情况下，读请求也可以在普通的 Server 节点完成，集群内数据的读写和复制都是通过 TCP 的 8300 端口完成。

番外：ETCD

etcd 是一个 Go 言编写的分布式、高可用的一致性键值存储系统，用于提供可靠的分布式键值存储、配置共享和服务发现等功能。

ETCD 特点

易使用：基于 HTTP+JSON 的 API，使用 curl 就可以轻松使用；
易部署：使用 Go 语言编写，跨平台，部署和维护简单；
强一致：使用R aft 算法充分保证了分布式系统数据的强一致性；
高可用：具有容错能力，假设集群有 n 个节点，当有(n-1)/2节点发送故障，依然能提供服务；
持久化：数据更新后，会通过 WAL 格式数据持久化到磁盘，支持 Snapshot 快照；
快速：每个实例每秒支持一千次写操作，极限写性能可达 10K QPS；
安全：可选 SSL 客户认证机制；
ETCD 3.0：除了上述功能，还支持 gRPC 通信、watch 机制。

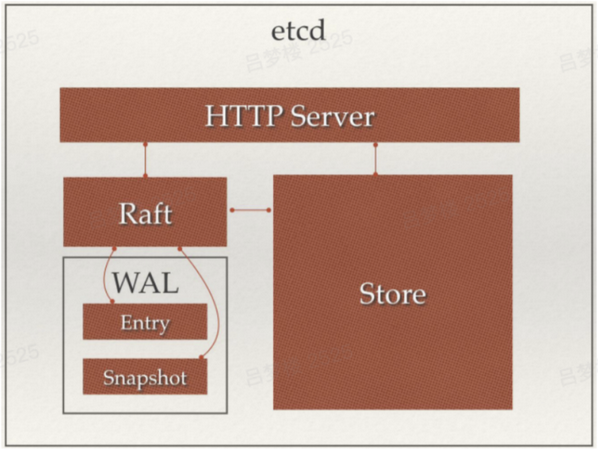

ETCD 框架

etcd 主要分为四个部分：

HTTP Server：用于处理用户发送的 API 请求以及其它 etcd 节点的同步与心跳信息请求。
Store：用于处理 etcd 支持的各类功能的事务，包括数据索引、节点状态变更、监控与反馈、事件处理与执行等等，是 etcd 对用户提供的大多数 API 功能的具体实现。
Raft：Raft 强一致性算法的具体实现，是 etcd 的核心。
WAL：Write Ahead Log（预写式日志），是 etcd 的数据存储方式。除了在内存中存有所有数据的状态以及节点的索引以外，etcd 就通过 WAL 进行持久化存储。WAL 中，所有的数据提交前都会事先记录日志。Snapshot 是为了防止数据过多而进行的状态快照；Entry 表示存储的具体日志内容。

通常，一个用户的请求发送过来，会经由 HTTP Server 转发给 Store 进行具体的事务处理，如果涉及到节点的修改，则交给 Raft 模块进行状态的变更、日志的记录，然后再同步给别的 etcd 节点以确认数据提交，最后进行数据的提交，再次同步。

基于 consul 的服务注册与发现示例

示例工程的准备

复用之前 eureka 单机版的示例项目02-springcloud-eureka，将里面 eureka 子模块、相关的配置与依赖都删除。命名为05-springcloud-consul

引入 consul 依赖

修改服务提供者与消费者微服务的pom.xml文件，添加SpringCloud提供的基于Consul的依赖

xml

<!-- springcloud 提供的对基于Consul的服务发现 -->
<dependency>
    <groupId>org.springframework.cloud</groupId>
    <artifactId>spring-cloud-starter-consul-discovery</artifactId>
</dependency>
<!-- actuator的健康检查（心跳检查） -->
<dependency>
    <groupId>org.springframework.boot</groupId>
    <artifactId>spring-boot-starter-actuator</artifactId>
</dependency>

spring-cloud-starter-consul-discovery 是SpringCloud提供的对consul支持的相关依赖
spring-boot-starter-actuator 适用于完成心跳检测响应的相关依赖

配置服务注册

修改服务提供者与消费者微服务的application.yml配置文件，添加consul服务注册的相关配置信息

yml

spring:
  # ...省略其他配置
  # Consul的服务注册配置
  cloud:
    consul:
      host: 127.0.0.1 # consul服务器的主机ip地址
      port: 8500 # consul服务器的端口
      discovery:
        register: true # 是否需要注册，默认值是true
        instance-id: ${spring.application.name}:${server.port} # 注册的实例ID (唯一标志)
        service-name: ${spring.application.name} # 服务的名称
        port: ${server.port} # 服务的请求端口
        prefer-ip-address: true # 是否开启ip地址注册，默认值是false
        ip-address: ${spring.cloud.client.ip-address} # 当前服务的请求ip
        health-check-path: /actuator/health # 健康检查路径，默认值就是/actuator/health
        health-check-interval: 15s # 健康检查时间间隔，默认值是10s

spring.cloud.consul 属性是添加consul的相关配置

host：表示Consul的Server的请求地址
port：表示Consul的Server的端口
discovery：服务注册与发现的相关配置
- instance-id：实例的唯一id（推荐必填），spring cloud官网文档的推荐，为了保证生成一个唯一的id，也可以换成${spring.application.name}:${spring.cloud.client.ip-address}
- prefer-ip-address：开启ip地址注册
- ip-address：当前微服务的请求ip

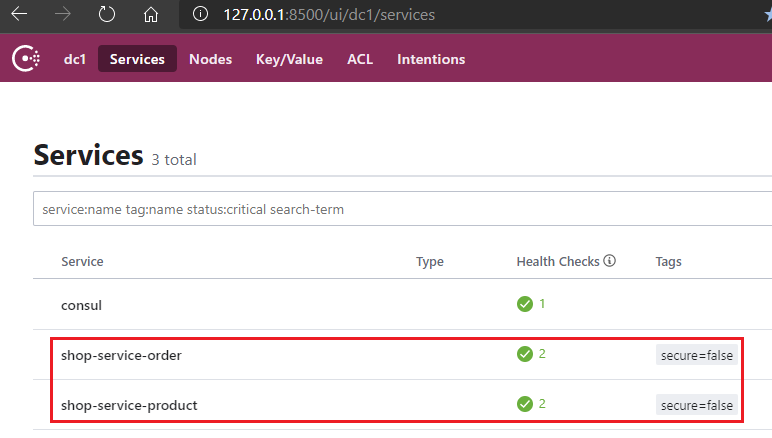

Consul 控制台查看服务列表

启动相关的微服务，打开ConsulServer的管理控制台，相关的微服务已经全部注册到Consul中了

基于 consul 的服务发现

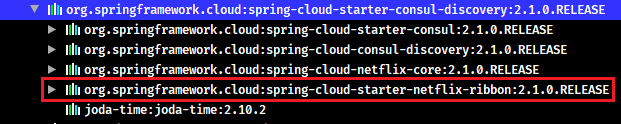

由于 Spring Cloud 对 Consul 进行了封装。对于在消费者端获取服务提供者信息和 Eureka 是一致的。同样使用 DiscoveryClient 完成调用获取微服务实例信息，也可以使用 Ribbon 完成服务的调用。

下面以 Ribbon 的方式完成服务的调用示例

修改配置类增加负载均衡

修改消费者的配置类HttpConfig，给RestTemplate对象增加Ribbon组件的@LoadBalanced注解标识

java

@LoadBalanced // springcloud对consul进行了封装，集成了Ribbon的支持
@Bean("restTemplate")
public RestTemplate createRestTemplate() {
    return new RestTemplate();
}

修改消费者请求方式

修改消费者OrderController使用Ribbon请求方式

java

@Autowired
private RestTemplate restTemplate;

/**
 * 根据商品id创建订单
 *
 * @param id 商品的id
 * @return
 */
@PostMapping("/{id}")
public String createOrder(@PathVariable Long id) {
    /*
     * 通过http请求，获取商品数据
     * 拼接请求url，将原来使用ip+端口调用的方式，改成要调用的服务对应的名称即可
     * 服务提供者名称在其项目配置文件的spring.application.name属性中定义
     */
    Product product = restTemplate.getForObject("http://shop-service-product/product/" + id, Product.class);
    LOGGER.info("当前下单的商品是: ${}", product);
    return "创建订单成功";
}

consul 高可用集群

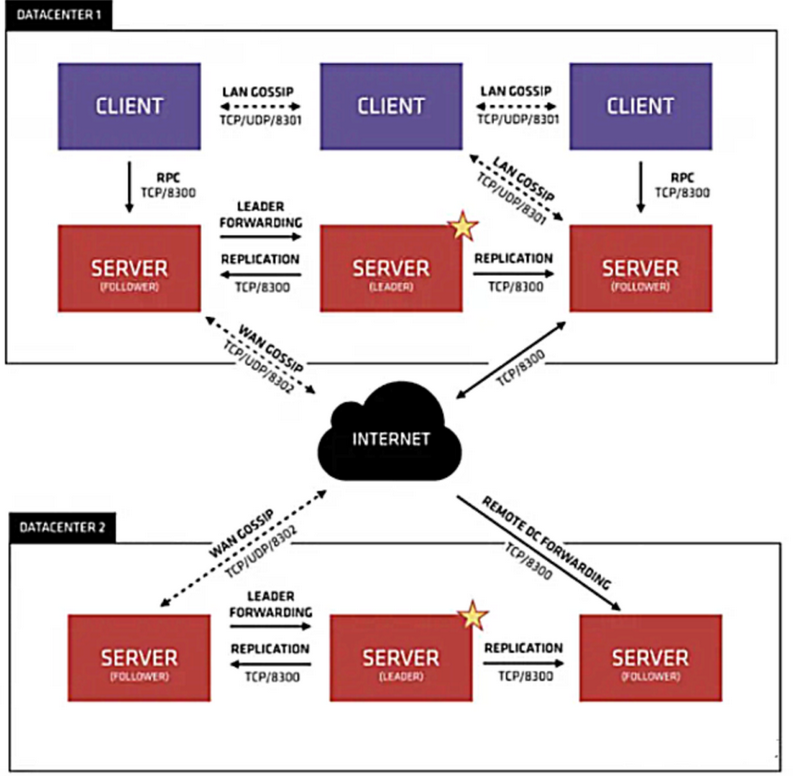

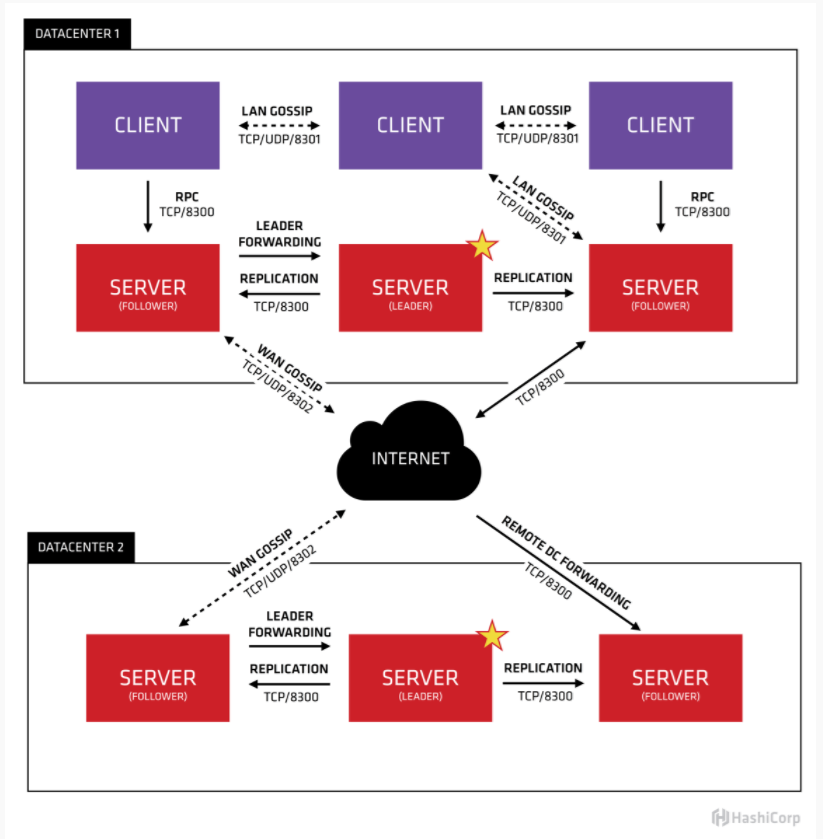

consul 集群架构图

上图是官网提供的一个事例系统图，图中的Server是consul服务端高可用集群，Client是consul客户端。consul客户端不保存数据，客户端将接收到的请求转发给响应的Server端。Server之间通过局域网或广域网通信实现数据一致性。每个Server或Client都是一个consul agent。Consul集群间使用了GOSSIP协议通信和raft一致性算法。上面这张图涉及到了很多术语：

Agent：agent是一直运行在Consul集群中每个成员上的守护进程。通过运行 consul agent来启动。agent可以运行在client或者server模式。指定节点作为client或者server是非常简单的，除非有其他agent实例。所有的agent都能运行DNS或者HTTP接口，并负责运行时检查和保持服务同步。
Client：一个Client是一个转发所有RPC到server的代理。这个client是相对无状态的。client唯一执行的后台活动是加入LAN gossip池。这有一个最低的资源开销并且仅消耗少量的网络带宽。
Server：一个server是一个有一组扩展功能的代理，这些功能包括参与Raft选举，维护集群状态，响应RPC查询，与其他数据中心交互WANgossip和转发查询给leader或者远程数据中心。
DataCenter：虽然数据中心的定义是显而易见的，但是有一些细微的细节必须考虑。例如，在EC2中，多个可用区域被认为组成一个数据中心？我们定义数据中心为一个私有的，低延迟和高带宽的一个网络环境。这不包括访问公共网络，但是对于我们而言，同一个EC2中的多个可用区域可以被认为是一个数据中心的一部分。
Consensus：在我们的文档中，我们使用Consensus来表明就leader选举和事务的顺序达成一致。由于这些事务都被应用到有限状态机上，Consensus暗示复制状态机的一致性。
Gossip：Consul建立在Serf的基础之上，它提供了一个用于多播目的的完整的gossip协议。Serf提供成员关系，故障检测和事件广播。更多的信息在gossip文档中描述。这足以知道gossip使用基于UDP的随机的点到点通信
LAN Gossip：它包含所有位于同一个局域网或者数据中心的所有节点。
WAN Gossip：它只包含Server。这些server主要分布在不同的数据中心并且通常通过因特网或者广域网通信

在每个数据中心，client和server是混合的。一般建议有3-5台server。这是基于有故障情况下的可用性和性能之间的权衡结果，因为越多的机器加入达成共识越慢。然而，并不限制client的数量，它们可以很容易的扩展到数千或者数万台。

同一个数据中心的所有节点都必须加入gossip协议。这意味着gossip协议包含一个给定数据中心的所有节点。这服务于几个目的：第一，不需要在client上配置server地址。发现都是自动完成的。第二，检测节点故障的工作不是放在server上，而是分布式的。这是的故障检测相比心跳机制有更高的可扩展性。第三：它用来作为一个消息层来通知事件，比如leader选举发生时。

每个数据中心的server都是Raft节点集合的一部分。这意味着它们一起工作并选出一个leader，一个有额外工作的server。leader负责处理所有的查询和事务。作为一致性协议的一部分，事务也必须被复制到所有其他的节点。因为这一要求，当一个非leader得server收到一个RPC请求时，它将请求转发给集群leader。

server节点也作为WAN gossip Pool的一部分。这个Pool不同于LAN Pool，因为它是为了优化互联网更高的延迟，并且它只包含其他Consul server节点。这个Pool的目的是为了允许数据中心能够以low-touch的方式发现彼此。这使得一个新的数据中心可以很容易的加入现存的WAN gossip。因为server都运行在这个pool中，它也支持跨数据中心请求。当一个server收到来自另一个数据中心的请求时，它随即转发给正确数据中想一个server。该server再转发给本地leader。

这使得数据中心之间只有一个很低的耦合，但是由于故障检测，连接缓存和复用，跨数据中心的请求都是相对快速和可靠的。

总结：

agent命令用于启动一个consul的守护进程，其中有3个参数：dev、client、server

dev：是开发者模式
client：用于高可用集群，是consul的代理，主要作用是和consul server进行交互。一般一个微服务会绑定一个client，相当于微服务和client部署到同一台机器上
server：用于高可用集群，所有操作都由此服务进行。官方建议一般部署3-5个server进行集群，如果过多server会因为数据的同步导致注册比较慢

Consul 的核心知识

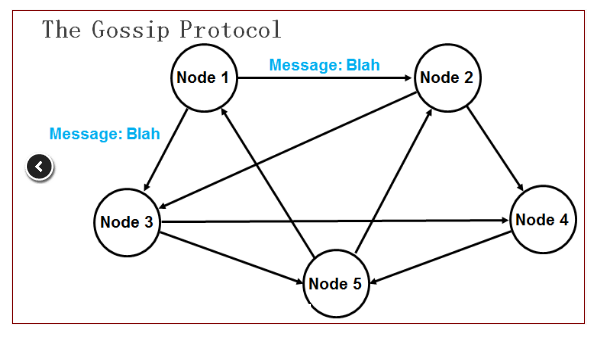

Gossip协议

传统的监控，如ceilometer，由于每个节点都会向server报告状态，随着节点数量的增加server的压力随之增大。在所有的Agent之间（包括服务器模式和普通模式）运行着Gossip协议。服务器节点和普通Agent都会加入这个Gossip集群，收发Gossip消息。每隔一段时间，每个节点都会随机选择几个节点发送Gossip消息，其他节点会再次随机选择其他几个节点接力发送消息。这样一段时间过后，整个集群都能收到这条消息。示意图如下：

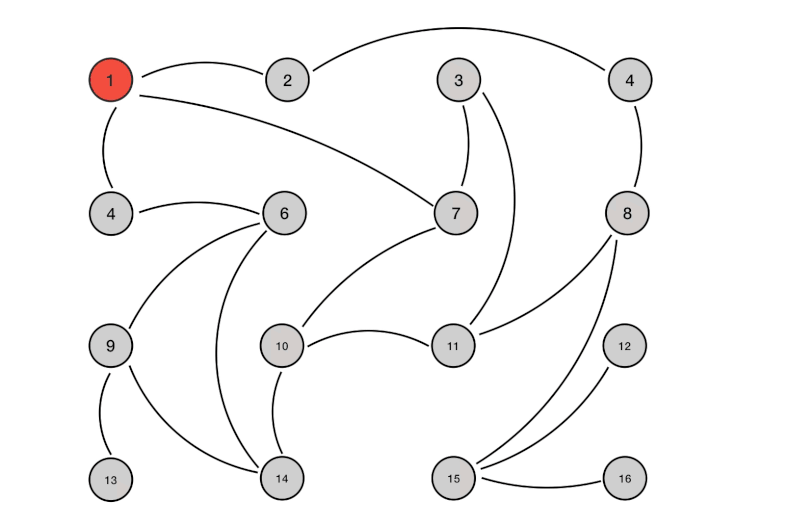

Gossip协议实现效果动态图如下：

RAFT协议（一致性算法）

为了实现集群中多个ConsulServer中的数据保持一致性，consul使用了基于强一致性的RAFT算法。

在Raft中，任何时候一个服务器可以扮演下面角色之一：

Leader：处理所有客户端交互，日志复制等，一般一次只有一个Leader
Follower：类似选民，完全被动
Candidate（候选人）：可以被选为一个新的领导人

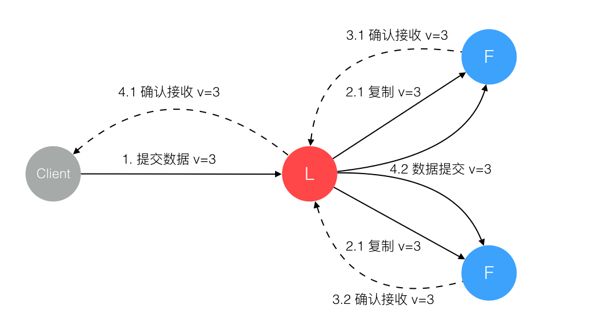

Leader全权负责所有客户端的请求，以及将数据同步到Follower中（同一时刻系统中只存在一个Leader）。Follower被动响应请求RPC，从不主动发起请求RPC。Candidate由Follower向Leader转换的中间状态

关于RAFT一致性算法有一个经典的动画，其中详细介绍了选举，数据同步的步骤。网址：http://thesecretlivesofdata.com/raft/

Consul 集群搭建

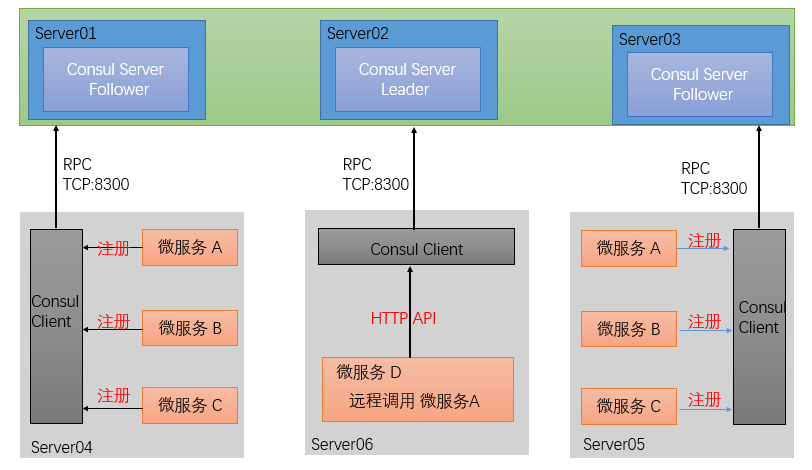

首先需要有一个正常的Consul集群，有Server，有Leader。这里在服务器Server1、Server2、Server3上分别部署了Consul Server。（这些服务器上最好只部署Consul程序，以尽量维护Consul Server的稳定）

服务器Server4和Server5上通过Consul Client分别注册Service A、B、C，这里每个Service分别部署在了两个服务器上，这样可以避免Service的单点问题。（一般微服务和Client绑定）

在服务器Server6中Program D需要访问Service B，这时候Program D首先访问本机Consul Client提供的HTTP API，本机Client会将请求转发到Consul Server，Consul Server查询到Service B当前的信息返回

准备环境

服务器ip	consul类型	Node（节点名称）	序号
192.168.74.101	server	server-1	s1
192.168.74.102	server	server-2	s2
192.168.74.103	server	server-3	s3
192.168.71.1	client	clent-1	s4

Agent 以 client 模式启动的节点。在该模式下，该节点会采集相关信息，通过 RPC 的方式向 server 发送。Client模式节点有无数个，官方建议搭配微服务配置
Agent 以 server 模式启动的节点。一个数据中心中至少包含 1 个 server 节点。不过官方建议使用 3 或 5 个 server 节点组建成集群，以保证高可用且不失效率。server 节点参与 Raft、维护会员信息、注册服务、健康检查等功能。

安装consul并启动

在每个consul节点上安装consul服务，下载安装过程和单节点一致。

shell

## 从官网下载最新版本的Consul服务
wget https://releases.hashicorp.com/consul/1.5.3/consul_1.5.3_linux_amd64.zip
## 使用unzip命令解压
unzip consul_1.5.3_linux_amd64.zip
## 将解压好的consul可执行命令拷贝到/usr/local/bin目录下
cp consul /usr/local/bin
## 测试一下
consul

启动每个consul server节点

shell

# 登录s1虚拟机，以server形式运行
consul agent -server -bootstrap-expect 3 -data-dir /etc/consul.d -node=server-1 -bind=192.168.74.101 -ui -client 0.0.0.0 &
# 登录s2 虚拟机，以server形式运行
consul agent -server -bootstrap-expect 2 -data-dir /etc/consul.d -node=server-2 -bind=192.168.74.102 -ui -client 0.0.0.0 &
# 登录s3 虚拟机，以server形式运行
consul agent -server -bootstrap-expect 2 -data-dir /etc/consul.d -node=server-3 -bind=192.168.74.103 -ui -client 0.0.0.0 &

参数说明：

-server：以server身份启动。
-bootstrap-expect：集群要求的最少server数量，当低于这个数量，集群即失效。
-data-dir：data存放的目录，更多信息请参阅consul数据同步机制
-node：节点id，在同一集群不能重复。
-bind：监听的ip地址。
-client：客户端的ip地址(0.0.0.0表示不限制)
&：在后台运行，此为linux脚本语法

至此三个Consul Server模式服务全部启动成功

启动 Consul Client

shell

# 在本地电脑中使用client形式启动consul
consul agent -client=0.0.0.0  -data-dir /etc/consul.d -node=client-1

每个节点加入集群

在s2，s3，s4 服务其上通过consul join 命令加入 s1中的consul集群中

shell

# 加入consul集群
consul join 192.168.74.101

测试

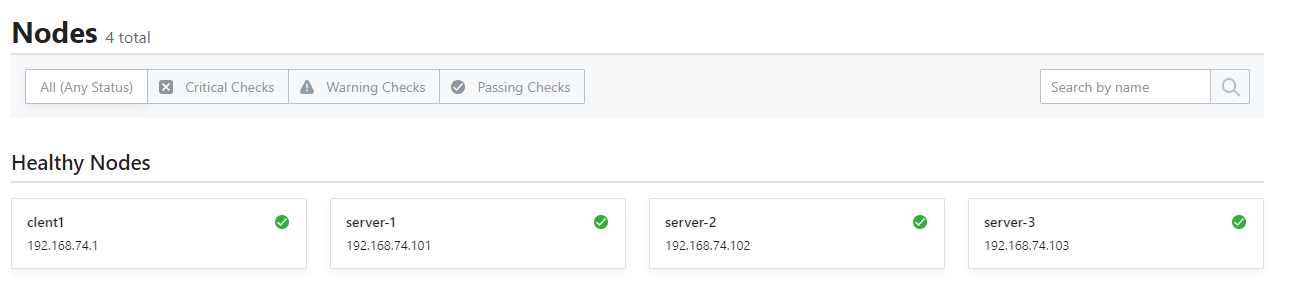

在任意一台服务器中输入 consul members 查看集群中的所有节点信息

shell

# 查看consul集群节点信息
consul members

Consul 常见问题

节点和服务注销

当服务或者节点失效，Consul 不会对注册的信息进行剔除处理，仅仅标记已状态进行标记（并且不可使用）。如果担心失效节点和失效服务过多影响监控，可以通过调用 HTTP API 的形式进行处理。节点和服务的注销可以使用 HTTP API：

注销任意节点和服务：/catalog/deregister
注销当前节点的服务：/agent/service/deregister/:service_id

如果某个节点不继续使用了，也可以在本机使用consul leave命令，或者在其它节点使用 consul force-leave 节点Id

健康检查与故障转移

在集群环境下，健康检查是由服务注册到的 Agent 来处理的，那么如果这个 Agent 挂掉了，那么此节点的健康检查就处于无人管理的状态

从实际应用看，节点上的服务可能既要被发现，又要发现别的服务，如果节点挂掉了，仅提供被发现的功能实际上服务还是不可用的。当然发现别的服务也可以不使用本机节点，可以通过访问一个 Nginx 实现的若干 Consul 节点的负载均衡来实现
