系统设计

此部分针对整个项目的系统设计，包含整个系统的架构设计，数据库表设计；系统交互时序；缓存体系设计

建模

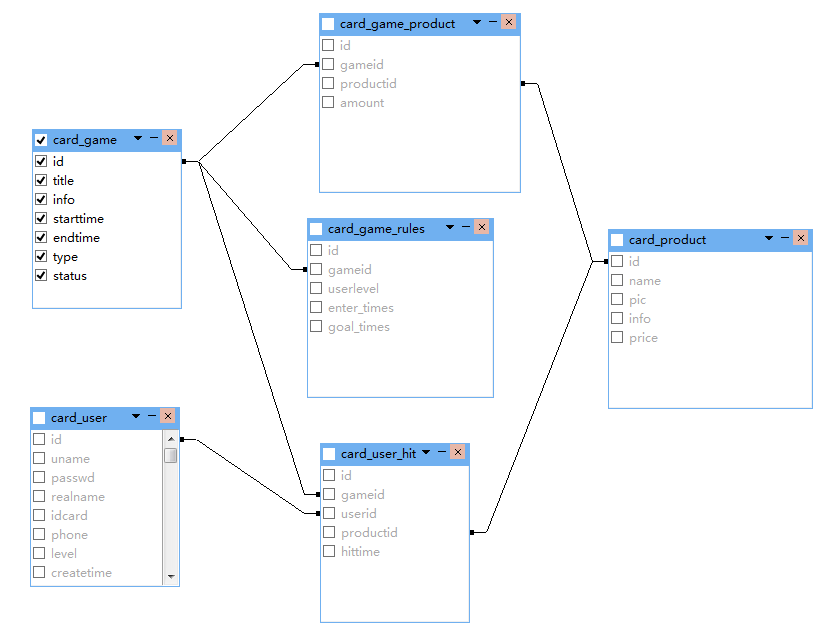

ER图

数据表

奖品表（card_product）

字段	类型	备注
id	int(10) unsigned
name	varchar(255)	奖品名称
pic	varchar(255)	图片
info	varchar(1000)	简介
price	decimal(10,2)	市场价

活动表（card_game）

字段	类型	备注
id	int(10) unsigned
title	varchar(255)	活动主题
pic	varchar(255)	活动宣传图
info	varchar(1000)	活动简介
starttime	datetime	开始时间
endtime	datetime	结束时间
type	tinyint(2)	类型（1=概率类，2=随机类）
status	tinyint(1)	状态（0=新建，1=已加载）

会员表（card_user）

字段	类型	备注
id	int(11) unsigned
uname	varchar(20)	用户名
passwd	varchar(50)	密码
realname	varchar(10)	姓名
idcard	varchar(18)	身份证号
phone	varchar(15)	手机号码
level	smallint(6)	等级
createtime	datetime	注册时间
updatetime	datetime	更新时间

策略表（card_game_rules）

字段	类型	备注
id	int(11) unsigned
gameid	int(11) unsigned	活动id
userlevel	smallint(6)	会员等级
enter_times	smallint(6)	可抽奖次数（0为不限）
goal_times	smallint(6)	最大中奖次数（0为不限）

中奖纪录（card_user_hit）

字段	类型	备注
id	int(10) unsigned
gameid	int(10) unsigned	活动id
userid	int(10) unsigned	用户
productid	int(10) unsigned	奖品
hittime	datetime	中奖时间

奖品活动关联关系（card_game_product）

字段	类型	备注
id	int(10) unsigned
gameid	int(11) unsigned	活动id
productid	int(11) unsigned	奖品id
amount	smallint(6)	数量

视图

中奖信息（view_card_user_hit）

字段	类型	备注
id	int(10) unsigned
title	varchar(255)	活动主题
type	varchar(100)	类型（值）
uname	varchar(20)	用户名
realname	varchar(10)	姓名
idcard	varchar(18)	身份证号
phone	varchar(15)	手机号码
level	varchar(100)	会员等级（值）
name	varchar(255)	奖品名称
price	decimal(10,2)	市场价
gameid	int(10) unsigned	活动
userid	int(10) unsigned	用户
productid	int(10) unsigned	奖品
hittime	datetime	中奖时间

奖品数统计（view_game_curinfo）

字段	类型	备注
id	int(10) unsigned
title	varchar(255)	活动主题
type	varchar(100)	类型（值）
starttime	datetime	开始时间
endtime	datetime	结束时间
type	varchar(100)	类型（值）
total	decimal(27,0)
hit	bigint(21)

概要设计

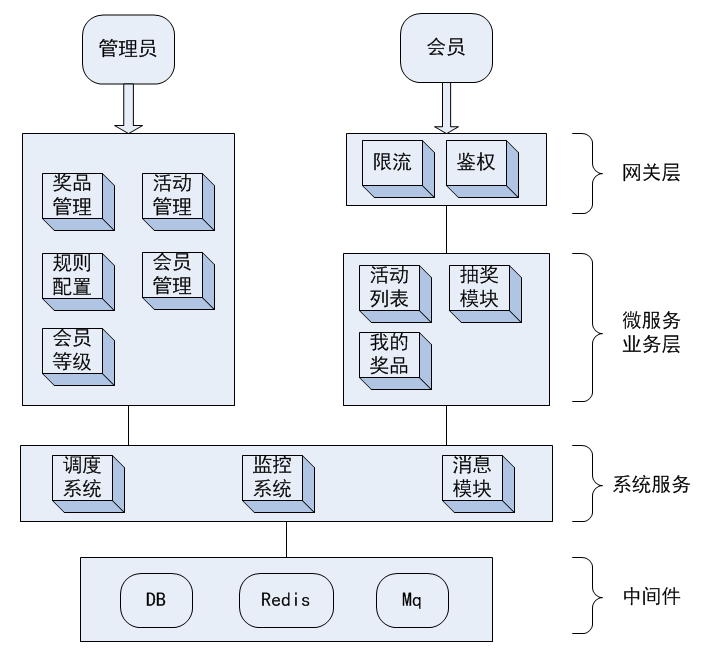

业务系统架构拓扑图

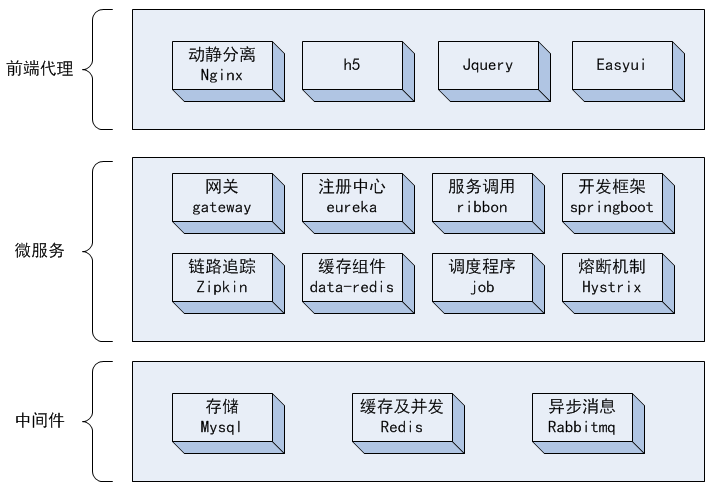

软件系统架构拓扑图

设计原则

动静分离

静态文件分离，nginx直接响应，不要再绕后台应用机器

微服务化

将模块细粒度拆分，微服务化
借助 docker swarm 的容器管理功能，实现不同服务的副本部署，滚动更新
在本项目中，api 模块就部署了3份，以适应前端的高并发

负载均衡

多个实例之间通过 nginx 做负载均衡，提升并发性能
本项目模块均部署在1台节点。生产环境涉及多台机器，用通过 upstream 配置实现。

异步消息

中奖后，中奖人及奖品信息要持久化到数据库。引入 rabbitmq，将抽奖操作与数据库操作异步隔离。
抽奖中奖后，只需要将中奖信息放入 rabbitmq，并立即返回中奖信息给前端用户。
后端 msg 模块消费 rabbitmq 消息，缓慢处理。

缓存预热

每隔 1 分钟扫描一次活动表，查询未来 1 分钟内将要开始的活动。
将扫到的活动加载进 redis，包括活动详细信息，中奖策略信息，奖品信息，抽奖令牌。
活动正式开始后，基于 redis 数据做查询，不必再与数据库打交道。

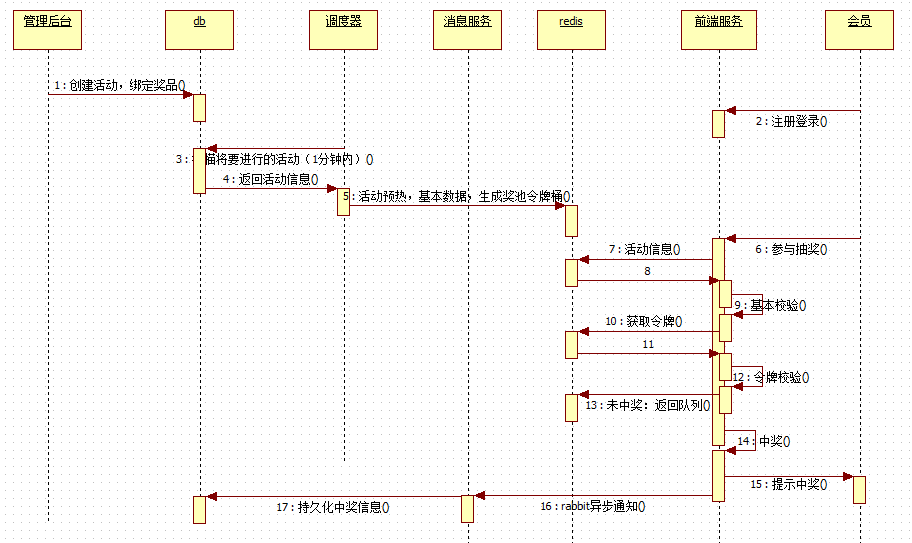

项目交互序列图

缓存体系

缓存体系概览图：

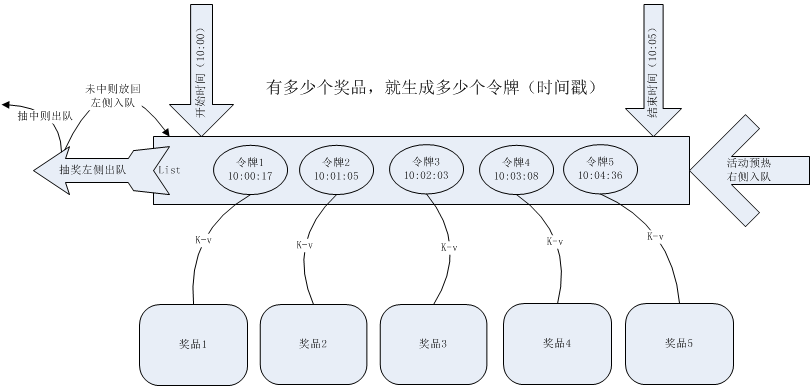

缓存结构设计：

活动开始前 1 分钟扫描将要开始的活动
将活动信息加载进 redis
将活动策略信息加载进 redis
按活动奖品信息，生成对应个数的时间戳做令牌，从小到大排好序，右侧入队
以令牌为 key，对应的奖品为 value，建立映射关系，为中奖后获取奖品做准备
抽奖开始时，从令牌队列左侧获取令牌
如果令牌小于当前时间，说明中奖，找到令牌对应的奖品，抽走
如果令牌大于当前时间，说明未中奖，从左侧将令牌还回队列

活动基本信息

k-v形式存储，以活动 id 为 key，活动对象为 value，永不超时。示例代码如下：

java

redisUtil.set(RedisKeys.INFO + game.getId(), game, ‐1);

活动策略信息

hash类型存储，以 活动 id 为 key，用户等级为 hashkey，策略值为 value。示例代码如下：

java

redisUtil.hset(RedisKeys.MAXGOAL + game.getId(), r.getUserlevel() + "", r.getGoalTimes());
redisUtil.hset(RedisKeys.MAXENTER + game.getId(), r.getUserlevel() + "", r.getEnterTimes());

抽奖令牌桶

使用双端队列，即 list 类型存储，以 活动 id 为 key，在活动时间段内，随机生成时间戳做令牌，有多少个奖品就生成多少个令牌。令牌即奖品发放的时间点。从小到大排序后从右侧入队。示例代码如下：

java

redisUtil.rightPushAll(RedisKeys.TOKENS + game.getId(), tokenList);

奖品映射信息

k-v形式存储 , 以 活动id_令牌 为 key，奖品信息为 value，会员获取到令牌后，如果令牌有效，则用令牌 token 值，来这里获取奖品详细信息。示例代码如下：

java

redisUtil.set(RedisKeys.TOKEN + game.getId() + "_" + token, productMap.get(cgp.getProductid()), expire);

令牌设计技巧

假设活动时间间隔太短，奖品数量太多。那么极有可能产生的时间戳发生重复。

解决技巧：额外再附加一个随机因子。将 (时间戳 * 1000 + 3位随机数)作为令牌。抽奖时，将抽中的令牌/1000，还原真实的时间戳。示例代码如下：

java

// 活动持续时间（ms）
long duration = end ‐ start;
long rnd = start + new Random().nextInt((int) duration);
// 为什么乘1000，再额外加一个随机数呢？ ‐ 防止时间段奖品多时重复
long token = rnd * 1000 + new Random().nextInt(999);

中奖计数

k-v形式存储，以 活动id_用户id 作为 key，中奖数为 value，利用 redis 原子性，中奖后使用 incr 命令增加计数。示例代码如下：

java

redisUtil.incr(RedisKeys.USERHIT + gameid + "_" + user.getId(), 1);

中奖逻辑判断

抽奖时，从令牌桶左侧出队和当前时间比较，如果令牌时间戳小于等于当前时间，令牌有效，表示中奖。大于当前时间，则令牌无效，将令牌还回，从左侧压入队列。

管理后台框架选型

此管理后台直接借助开源zcurd开发平台，完成后台基本的增删改查。

zcurd 项目地址：https://gitee.com/515097842/zcurd

前台工程各模块介绍

【frontend】工程是接口微服务源码，项目基于springcloud构建微服务体系

聚合工程（frontend）

此工程是所有项目共用的依赖及版本定义。继承自 springboot 2.1.7.RELEASE，依赖 spring cloud Greenwich.SR2。以下是部分依赖片段：

xml

<parent>
    <groupId>org.springframework.boot</groupId>
    <artifactId>spring-boot-starter-parent</artifactId>
    <version>2.1.7.RELEASE</version>
</parent>

....

<dependencyManagement>
    <dependencies>
        <dependency>
            <groupId>org.springframework.cloud</groupId>
            <artifactId>spring-cloud-dependencies</artifactId>
            <version>Greenwich.SR2</version>
            <scope>import</scope>
            <type>pom</type>
        </dependency>
        ....
    </dependencies>
</dependencyManagement>

公共模块（commons）

分页、密码、统一结果dto等工具类，mybatis生成的实体，mapper，redis及rabbit的配置bean

注册中心（eureka）

cloud 官方推荐的微服务注册中心，所有的服务模块都在 eureka 中注册。

调度模块（job）

集成当当网开源的 elastic-job，活动的调度扫描预热等定时任务在该模块中。

消息模块（msg）

RabbitMQ 消息消费端，用户中奖后将中奖信息发送到 RabbitMQ，msg模块将消费消息，将中奖信息写入db。

接口模块（api）

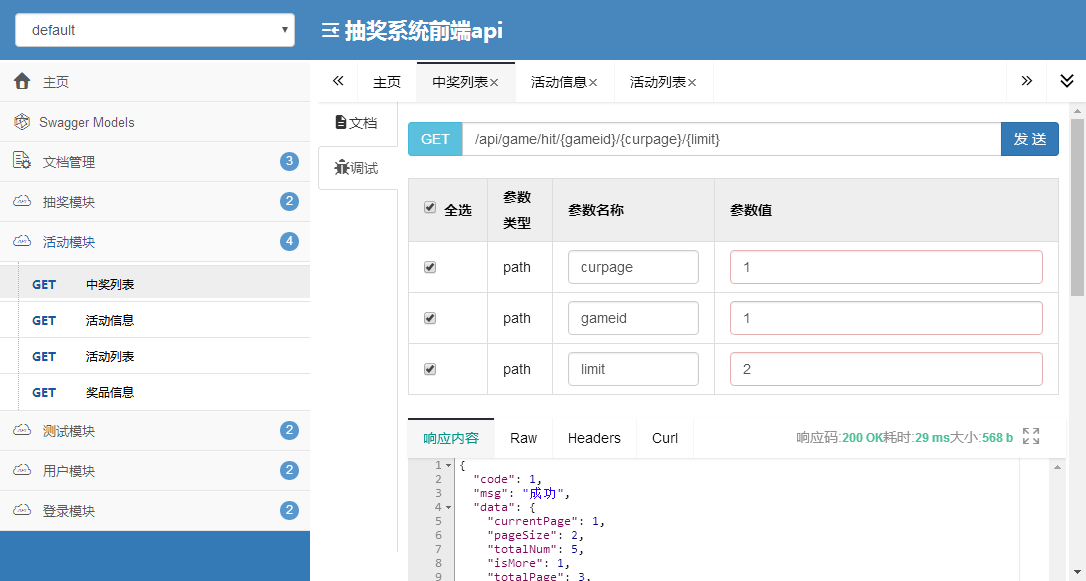

提供给前端页面的 rest 接口模块，如：抽奖接口，活动查询接口，中奖信息接口等

微服务框架集成

集成 zookeeper 配置中心

spring cloud 配置中心使用 zookeeper，以 api 工程为例

引入 zookeeper 配置中心依赖

此依赖已经在父级聚合工程中引入：

xml

<!-- 配置中心 zookeeper -->
<dependency>
    <groupId>org.springframework.cloud</groupId>
    <artifactId>spring-cloud-starter-zookeeper-config</artifactId>
</dependency>

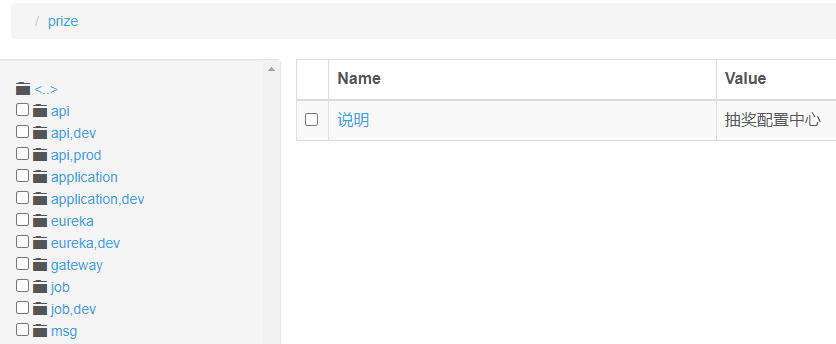

创建 bootstrap.properties 配置文件

在 api 项目的 resources 目录下创建 bootstrap.properties 配置文件（此配置文件的优先最高）。此文件核心的配置内容是 zookeeper 配置中心的连接地址。具体配置内容如下：

properties

## 配置应用名称
spring.application.name=api
## 配置zookeeper地址
spring.cloud.zookeeper.connect-string=192.168.12.132:2181
spring.cloud.zookeeper.config.root=prize
spring.profiles.active=dev

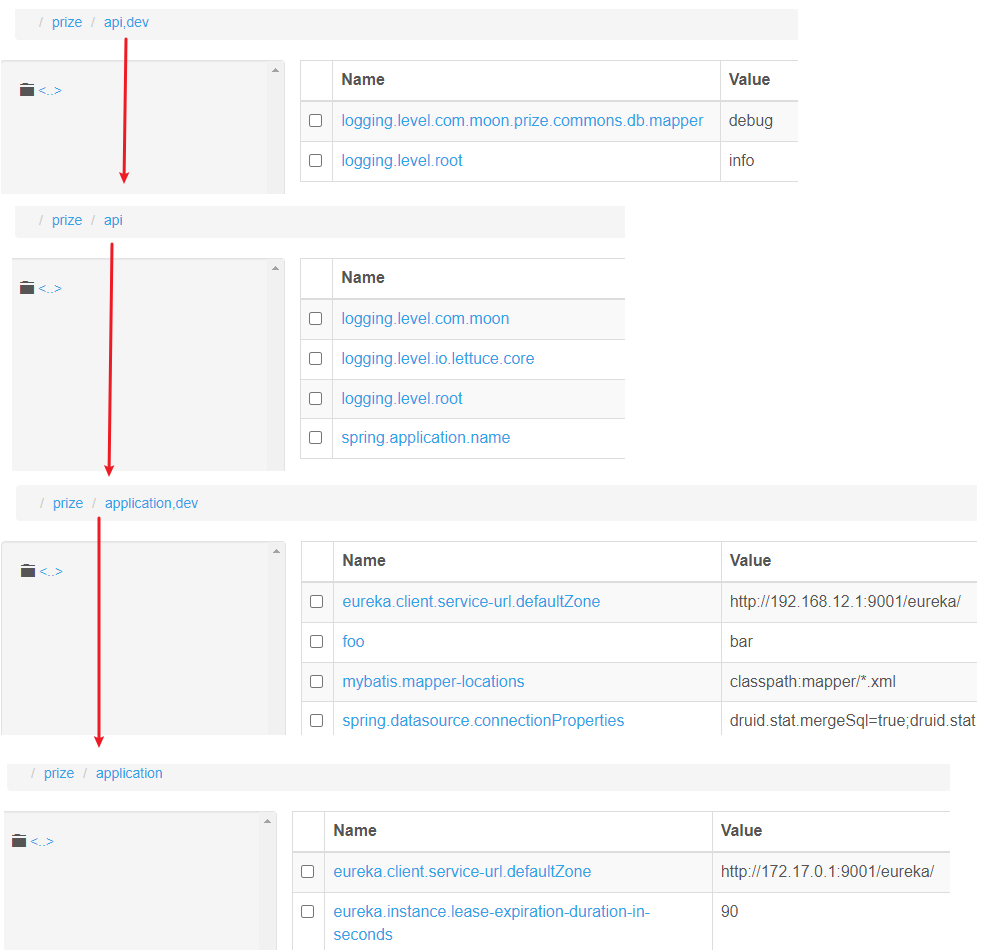

配置查找的优先级

使用 zookeeper 配置中心的加载优先级是：

本地配置 ->  `模块,环境` 节点 -> `模块` 节点 -> `application,环境` 公共节点 -> `application` 公共节点

以 api 工程为例，会先加载本地配置文件 bootstrap.properties，再根据当前配置的 profiles.active 属性，加载 api,dev 节点，再加载 api 节点，再加载公共的 application,dev，最后加载公共的 application 节点

6.2.集成 Redis

引入 Spring Data Redis 依赖

本项目使用 Spring Data Redis，因为可能会有多个模块用到缓存，所以在 commons 工程引入 redis 客户端的依赖，其他工程需要时再依赖 commons 模块即可：

xml

<!-- Spring Data Redis 依赖 -->
<dependency>
    <groupId>org.springframework.boot</groupId>
    <artifactId>spring-boot-starter-data-redis</artifactId>
    <!--<scope>require</scope>-->
</dependency>

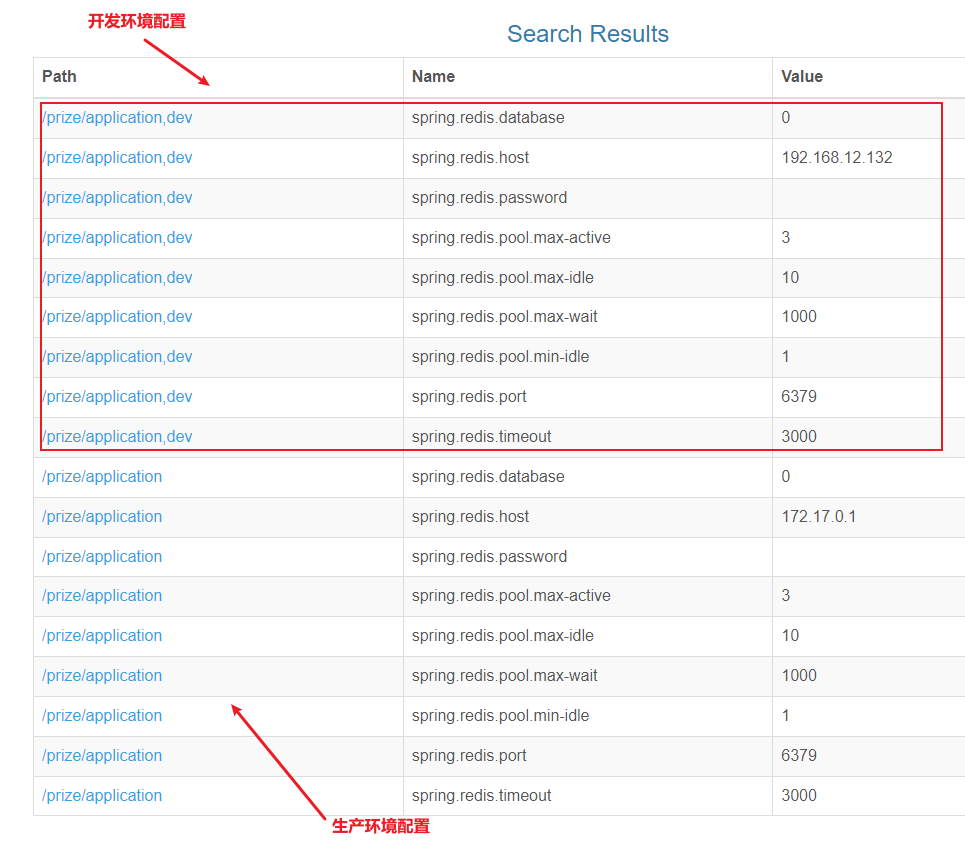

Redis 相关配置

在 zookeeper 配置中心中修改 Redis 的配置。此部分为公共配置，所以在 /prize/application 节点中定义。如开发时有不一样的配置，在application,dev节点下设置相同配置即可覆盖

properties

/prize/application=spring.redis.database=0
/prize/application=spring.redis.host=172.17.0.1
/prize/application=spring.redis.password=
/prize/application=spring.redis.pool.max-active=3
/prize/application=spring.redis.pool.max-idle=10
/prize/application=spring.redis.pool.max-wait=1000
/prize/application=spring.redis.pool.min-idle=1
/prize/application=spring.redis.port=6379
/prize/application=spring.redis.timeout=3000

集成 elastic-job 定时任务

引入 elastic-job 依赖

定时调度只有 job 模块会使用，所只在 job 模块工程中引入 elastic-job 的依赖

注意：curator版本会报冲突，排除后，手动引入版本

xml

<properties>
    ....
    <job.version>2.1.5</job.version>
    <curator.version>2.10.0</curator.version>
</properties>

<dependencies>
    <!-- elastic-job 框架核心jar包 -->
    <dependency>
        <groupId>com.dangdang</groupId>
        <artifactId>elastic-job-lite-core</artifactId>
        <version>${job.version}</version>
        <exclusions>
            <exclusion>
                <artifactId>curator-client</artifactId>
                <groupId>org.apache.curator</groupId>
            </exclusion>
            <exclusion>
                <artifactId>curator-framework</artifactId>
                <groupId>org.apache.curator</groupId>
            </exclusion>
            <exclusion>
                <artifactId>curator-recipes</artifactId>
                <groupId>org.apache.curator</groupId>
            </exclusion>
        </exclusions>
    </dependency>
    <!-- 手动引入 curator 依赖，指定不会冲突的版本 -->
    <dependency>
        <groupId>org.apache.curator</groupId>
        <artifactId>curator-framework</artifactId>
        <version>${curator.version}</version>
    </dependency>
    <dependency>
        <groupId>org.apache.curator</groupId>
        <artifactId>curator-client</artifactId>
        <version>${curator.version}</version>
    </dependency>
    <dependency>
        <groupId>org.apache.curator</groupId>
        <artifactId>curator-recipes</artifactId>
        <version>${curator.version}</version>
    </dependency>

    <dependency>
        <groupId>com.dangdang</groupId>
        <artifactId>elastic-job-lite-spring</artifactId>
        <version>${job.version}</version>
    </dependency>

    <!--添加数据相关的驱动主要是为了记录任务相关的一些数据，日志-->
    <dependency>
        <groupId>com.alibaba</groupId>
        <artifactId>druid-spring-boot-starter</artifactId>
    </dependency>
    <dependency>
        <groupId>org.springframework.boot</groupId>
        <artifactId>spring-boot-autoconfigure</artifactId>
    </dependency>
    <dependency>
        <groupId>mysql</groupId>
        <artifactId>mysql-connector-java</artifactId>
    </dependency>

    <dependency>
        <groupId>org.springframework.boot</groupId>
        <artifactId>spring-boot-starter-jdbc</artifactId>
    </dependency>

    <dependency>
        <groupId>com.moon.prize</groupId>
        <artifactId>commons</artifactId>
        <version>0.0.1-SNAPSHOT</version>
    </dependency>
</dependencies>

elastic-job 相关配置

以下是 elastic-job 相关配置，保存到 txt 文档，通过 zkui 导入到 zookeeper 即可。

properties

/prize/job,dev=elaticjob.zookeeper.session-timeout-milliseconds=5000
/prize/job,dev=spring.datasource.druid.joblog.driver-class-name=com.mysql.jdbc.Driver
/prize/job,dev=spring.datasource.druid.joblog.password=root
/prize/job,dev=spring.datasource.druid.joblog.url=jdbc:mysql://192.168.12.132:3306/event_log
/prize/job,dev=spring.datasource.druid.joblog.username=root
/prize/job,dev=spring.jpa.database=mysql
/prize/job,dev=spring.jpa.hibernate.ddl-auto=update
/prize/job,dev=spring.jpa.show-sql=true
/prize/job=elaticjob.zookeeper.session-timeout-milliseconds=5000
/prize/job=spring.datasource.druid.joblog.driver-class-name=com.mysql.jdbc.Driver
/prize/job=spring.datasource.druid.joblog.password=root
/prize/job=spring.datasource.druid.joblog.url=jdbc:mysql://172.17.0.1:3306/event_log
/prize/job=spring.datasource.druid.joblog.username=root
/prize/job=spring.jpa.database=mysql
/prize/job=spring.jpa.hibernate.ddl-auto=update
/prize/job=spring.jpa.show-sql=true

配置与使用

创建 elastic-job 的自定义注解 ElasticSimpleJob，用于设置任务的相关内容

java

@Target({ ElementType.TYPE })
@Retention(RetentionPolicy.RUNTIME)
public @interface ElasticSimpleJob {
    // cron 表达式
    @AliasFor("cron")
    String value() default "";

    @AliasFor("value")
    String cron() default "";
    // 定时任务的名称
    String jobName() default "";
    // 分片的数量，即在分布式环境中分成多份同时执行
    int shardingTotalCount() default 1;
    // 指定不同分片所获取到的传递参数
    String shardingItemParameters() default "";
    // 执行任务所传递的参数
    String jobParameter() default "";
    // 定义数据源，值是数据源实例在 spring 容器中的名称
    String dataSource() default "";

    String description() default "";

    boolean disabled() default false;

    boolean overwrite() default true;
}

创建 elastic-job 的配置类，在此类中主要是初始化 elastic-job 的任务调度对象 JobEventRdbConfiguration 并调用其 init 初始化方法，这里所需要的参数都是从上面自定义的 @ElasticSimpleJob 注解中获取

java

@Configuration
public class ElasticJobAutoConfiguration {

    @Value("${spring.cloud.zookeeper.connect-string}")
    private String serverList;

    @Value("${spring.application.name}")
    private String namespace;

    @Value("${elaticjob.zookeeper.session-timeout-milliseconds}")
    private int sessionTimeoutMilliseconds;

    @Autowired
    private ApplicationContext applicationContext;

    // 在配置类加载时执行，对 elastic-job 的一些配置
    @PostConstruct
    public void initElasticJob() {
        // 获取 zookeeper 中的配置
        ZookeeperConfiguration config = new ZookeeperConfiguration(serverList, namespace);
        config.setSessionTimeoutMilliseconds(sessionTimeoutMilliseconds);
        // 初始化 ZookeeperRegistryCenter，主要是用于 elastic-job 分片与调试
        ZookeeperRegistryCenter regCenter = new ZookeeperRegistryCenter(config);
        regCenter.init();
        // 获取 spring 容器中所有 SimpleJob 接口的实例（实现类）
        Map<String, SimpleJob> map = applicationContext.getBeansOfType(SimpleJob.class);
        for (Map.Entry<String, SimpleJob> entry : map.entrySet()) {
            SimpleJob simpleJob = entry.getValue();
            // 获取 @ElasticSimpleJob 注解（自定义的注解）
            ElasticSimpleJob elasticSimpleJobAnnotation = simpleJob.getClass().getAnnotation(ElasticSimpleJob.class);
            // 获取注解中的 cron 表达式、分片、任务名称、任务的参数等，用于创建 SimpleJobConfiguration 配置对象
            String cron = StringUtils.defaultIfBlank(elasticSimpleJobAnnotation.cron(), elasticSimpleJobAnnotation.value());
            SimpleJobConfiguration simpleJobConfiguration = new SimpleJobConfiguration(
                    JobCoreConfiguration.newBuilder(simpleJob.getClass().getName(), cron, elasticSimpleJobAnnotation.shardingTotalCount())
                            .shardingItemParameters(elasticSimpleJobAnnotation.shardingItemParameters())
                            .build(),
                    simpleJob.getClass().getCanonicalName()
            );
            LiteJobConfiguration liteJobConfiguration = LiteJobConfiguration.newBuilder(simpleJobConfiguration).overwrite(true).build();

            String dataSourceRef = elasticSimpleJobAnnotation.dataSource();
            if (StringUtils.isNotBlank(dataSourceRef)) {

                if (!applicationContext.containsBean(dataSourceRef)) {
                    throw new RuntimeException("not exist datasource [" + dataSourceRef + "] !");
                }

                DataSource dataSource = (DataSource) applicationContext.getBean(dataSourceRef);
                JobEventRdbConfiguration jobEventRdbConfiguration = new JobEventRdbConfiguration(dataSource);
                // 创建 SpringJobScheduler 任务对象，并调用初始化方法
                SpringJobScheduler jobScheduler = new SpringJobScheduler(simpleJob, regCenter, liteJobConfiguration, jobEventRdbConfiguration);
                jobScheduler.init();
            } else {
                SpringJobScheduler jobScheduler = new SpringJobScheduler(simpleJob, regCenter, liteJobConfiguration);
                jobScheduler.init();
            }
        }
    }

    /**
     * 设置活动监听，前提是已经设置好了监听，见下一个目录
     *
     * @return
     */
    @Bean
    public ElasticJobListener elasticJobListener() {
        return new ElasticJobListener(100, 100);
    }
}

创建 com.dangdang.ddframe.job.api.simple.SimpleJob 的实现类，在此类的 execute 方法中编写定时任务的业务逻辑

java

/**
 * 分片调度测试
 * ribbon调度测试
 * 启动多个实例，会发现不同分片运行到不同实例上
 * 关闭后，分片被重新调度到存活的机器
 * 证明elastic-job是分布式的，可分片的。
 */
@ElasticSimpleJob(cron = "0/3 * * * * ?",
        jobName = "firstJob",
        shardingTotalCount = 2,
        jobParameter = "测试参数",
        shardingItemParameters = "0=A,1=B",
        dataSource = "datasource")
@Component
public class MyJob implements SimpleJob {

    @Override
    public void execute(ShardingContext shardingContext) {
        System.out.println(String.format("jobtest------>Thread ID: %s, 任务总片数: %s, " +
                        "当前分片项: %s,当前参数: %s," +
                        "当前任务名称: %s,当前任务参数: %s,"+
                        "当前任务的id: %s"
                ,
                // 获取当前线程的id
                Thread.currentThread().getId(),
                // 获取任务总片数
                shardingContext.getShardingTotalCount(),
                // 获取当前分片项
                shardingContext.getShardingItem(),
                // 获取当前的参数
                shardingContext.getShardingParameter(),
                // 获取当前的任务名称
                shardingContext.getJobName(),
                // 获取当前任务参数
                shardingContext.getJobParameter(),
                // 获取任务的id
                shardingContext.getTaskId()
        ));
    }
}

注：其中 @ElasticSimpleJob 是自定义的注解

集成 RabbitMQ

引入 RabbitMQ 依赖

因为可能会有多个需要发送与消费消息，所以在 commons 工程引入 RabbitMQ 的依赖，其他工程需要时再依赖 commons 模块即可：

xml

<!-- rabbitmq -->
<dependency>
    <groupId>org.springframework.boot</groupId>
    <artifactId>spring-boot-starter-amqp</artifactId>
</dependency>

RabbitMQ 相关配置

以下是 RabbitMQ 相关配置，保存到 txt 文档，通过 zkui 导入到 zookeeper 即可。

properties

/prize/application,dev=spring.rabbitmq.host=192.168.12.132
/prize/application,dev=spring.rabbitmq.password=guest
/prize/application,dev=spring.rabbitmq.port=5672
/prize/application,dev=spring.rabbitmq.publisher-confirms=true
/prize/application,dev=spring.rabbitmq.username=guest
/prize/application,dev=spring.rabbitmq.virtual-host=/
/prize/application=spring.rabbitmq.host=172.17.0.1
/prize/application=spring.rabbitmq.password=guest
/prize/application=spring.rabbitmq.port=5672
/prize/application=spring.rabbitmq.publisher-confirms=true
/prize/application=spring.rabbitmq.username=guest
/prize/application=spring.rabbitmq.virtual-host=/

集成 MySQL 数据源 druid

引入数据源相关依赖

在父级聚合项目中 <dependencyManagement> 进行版本控制，各自模块自行依赖即可：

xml

<!-- 数据源 -->
<dependency>
    <groupId>mysql</groupId>
    <artifactId>mysql-connector-java</artifactId>
    <version>5.1.31</version>
</dependency>
<dependency>
    <groupId>com.alibaba</groupId>
    <artifactId>druid-spring-boot-starter</artifactId>
    <version>1.1.10</version>
</dependency>

数据源相关配置

properties

/prize/application=spring.datasource.connectionProperties=druid.stat.mergeSql=true;druid.stat.slowSqlMillis=5000
/prize/application=spring.datasource.driver-class-name=com.mysql.jdbc.Driver
/prize/application=spring.datasource.filters=stat,wall,log4j
/prize/application=spring.datasource.initialSize=5
/prize/application=spring.datasource.maxActive=20
/prize/application=spring.datasource.maxPoolPreparedStatementPerConnectionSize=20
/prize/application=spring.datasource.maxWait=60000
/prize/application=spring.datasource.minEvictableIdleTimeMillis=300000
/prize/application=spring.datasource.minIdle=5
/prize/application=spring.datasource.password=root
/prize/application=spring.datasource.poolPreparedStatements=true
/prize/application=spring.datasource.testOnBorrow=false
/prize/application=spring.datasource.testOnReturn=false
/prize/application=spring.datasource.testWhileIdle=true
/prize/application=spring.datasource.timeBetweenEvictionRunsMillis=60000
/prize/application=spring.datasource.type=com.alibaba.druid.pool.DruidDataSource
/prize/application=spring.datasource.url=jdbc:mysql://172.17.0.1/prize?useUnicode=true&characterEncoding=utf-8
/prize/application=spring.datasource.useGlobalDataSourceStat=true
/prize/application=spring.datasource.username=root
/prize/application=spring.datasource.validationQuery=SELECT 'x'
/prize/job,dev=spring.datasource.druid.joblog.driver-class-name=com.mysql.jdbc.Driver
/prize/job,dev=spring.datasource.druid.joblog.password=root
/prize/job,dev=spring.datasource.druid.joblog.url=jdbc:mysql://192.168.12.132:3306/event_log
/prize/job,dev=spring.datasource.druid.joblog.username=root
/prize/job=spring.datasource.druid.joblog.driver-class-name=com.mysql.jdbc.Driver
/prize/job=spring.datasource.druid.joblog.password=root
/prize/job=spring.datasource.druid.joblog.url=jdbc:mysql://192.168.12.132:3306/event_log
/prize/job=spring.datasource.druid.joblog.username=root

集成 mybatis

引入 mybatis 依赖

在父级聚合项目中 <dependencyManagement> 进行版本控制，各自模块自行依赖即可：

xml

<!-- mybatis -->
<dependency>
    <groupId>org.mybatis.spring.boot</groupId>
    <artifactId>mybatis-spring-boot-starter</artifactId>
    <version>1.3.2</version>
</dependency>

mybatis 相关配置

通过 zkui 服务直接修改配置即可

properties

/prize/application,dev=mybatis.mapper-locations=classpath:mapper/*.xml
/prize/application=mybatis.mapper-locations=classpath:mapper/*.xml

集成 redis session

引入 session 依赖

在 commons 工程引入 spring-session-data-redis 客户端的依赖，其他工程需要时再依赖 commons 模块即可：

xml

<!-- redis 处理 session -->
<dependency>
    <groupId>org.springframework.session</groupId>
    <artifactId>spring-session-data-redis</artifactId>
</dependency>

项目相关工具框架

zkui

zkui 是 zookeeper 的一个管理工具，具有登录界面，及zk中节点和值的 crud 操作入口，支持导入导出功能。

配置文件

在【frontend】目录中的 config.cfg 文件，是 zkui 的项目配置文件

properties

#Server Port
serverPort=9090
#Comma seperated list of all the zookeeper servers
zkServer=192.168.12.132:2181
#Http path of the repository. Ignore if you dont intent to upload files from repository.
scmRepo=http://myserver.com/@rev1=
#Path appended to the repo url. Ignore if you dont intent to upload files from repository.
scmRepoPath=//appconfig.txt
#if set to true then userSet is used for authentication, else ldap authentication is used.
ldapAuth=false
ldapDomain=mycompany,mydomain
#ldap authentication url. Ignore if using file based authentication.
ldapUrl=ldap://<ldap_host>:<ldap_port>/dc=mycom,dc=com
#Specific roles for ldap authenticated users. Ignore if using file based authentication.
ldapRoleSet={"users": [{ "username":"domain\\user1" , "role": "ADMIN" }]}
userSet = {"users": [{ "username":"admin" , "password":"admin","role": "ADMIN" },{ "username":"appconfig" , "password":"appconfig","role": "USER" }]}
#Set to prod in production and dev in local. Setting to dev will clear history each time.
env=prod
jdbcClass=org.h2.Driver
jdbcUrl=jdbc:h2:zkui
jdbcUser=root
jdbcPwd=manager
#If you want to use mysql db to store history then comment the h2 db section.
#jdbcClass=com.mysql.jdbc.Driver
#jdbcUrl=jdbc:mysql://localhost:3306/zkui
#jdbcUser=root
#jdbcPwd=manager
loginMessage=Please login using admin/manager or appconfig/appconfig.
#session timeout 5 mins/300 secs.
sessionTimeout=60000
#Default 5 seconds to keep short lived zk sessions. If you have large data then the read will take more than 30 seconds so increase this accordingly.
#A bigger zkSessionTimeout means the connection will be held longer and resource consumption will be high.
zkSessionTimeout=50
#Block PWD exposure over rest call.
blockPwdOverRest=false
#ignore rest of the props below if https=false.
https=false
keystoreFile=/home/user/keystore.jks
keystorePwd=password
keystoreManagerPwd=password
# The default ACL to use for all creation of nodes. If left blank, then all nodes will be universally accessible
# Permissions are based on single character flags: c (Create), r (read), w (write), d (delete), a (admin), * (all)
# For example defaultAcl={"acls": [{"scheme":"ip", "id":"192.168.1.192", "perms":"*"}, {"scheme":"ip", id":"192.168.1.0/24", "perms":"r"}]
defaultAcl=
# Set X-Forwarded-For to true if zkui is behind a proxy
X-Forwarded-For=false

启动项目

修改 config.cfg 配置文件后，可以使用以下命令来更新 zkui.jar 中的配置文件。

bash

jar uvf zkui.jar config.cfg

启动

bash

java -jar zkui.jar

启动后的访问地址：http://localhost:9090/

导入 zookeeper 数据

项目的 \prize-event-project\document\zk\zkui.txt 文件是微服务配置项。启动 zkui 后，使用 admin/admin登陆，通过 zkui 导入到 zookeeper 作为配置

mybatis-generator 代码生成器

mybatis-generator 项目是 mybatis 的代码生成工程

项目依赖与插件

工程的 pom 的依赖与插件配置

xml

<dependencies>
    <dependency>
        <groupId>org.mybatis.generator</groupId>
        <artifactId>mybatis-generator-core</artifactId>
        <version>1.3.7</version>
    </dependency>
</dependencies>

<build>
    <plugins>
        <plugin>
            <groupId>org.mybatis.generator</groupId>
            <artifactId>mybatis-generator-maven-plugin</artifactId>
            <version>1.3.7</version>
            <dependencies>
                <dependency>
                    <groupId>mysql</groupId>
                    <artifactId>mysql-connector-java</artifactId>
                    <version>5.1.31</version>
                </dependency>
                <dependency>
                    <groupId>com.moon.prize</groupId>
                    <artifactId>coder</artifactId>
                    <version>0.0.1-SNAPSHOT</version>
                </dependency>
            </dependencies>
            <configuration>
                <overwrite>true</overwrite>
                <outputDirectory>${project.build.directory}</outputDirectory>
                <verbose>true</verbose>
                <!-- 指定哪些表需要生成代码，% 代表全部 -->
                <tableNames>%</tableNames>
            </configuration>
        </plugin>
    </plugins>
</build>

配置表映射关系

修改项目 resources 目录下的配置文件 generatorConfig.xml，配置数据库表与生成代码的映射关系。

xml

<?xml version="1.0" encoding="UTF-8"?>
<!DOCTYPE generatorConfiguration
        PUBLIC "-//mybatis.org//DTD MyBatis Generator Configuration 1.0//EN"
        "http://mybatis.org/dtd/mybatis-generator-config_1_0.dtd">

<generatorConfiguration>
    <context id="MysqlContext" targetRuntime="MyBatis3" defaultModelType="flat">
        <property name="beginningDelimiter" value="`"/>
        <property name="endingDelimiter" value="`"/>

        <!-- 指定生成的java文件的编码,没有直接生成到项目时中文可能会乱码 -->
        <property name="javaFileEncoding" value="UTF-8"/>

        <!-- 生成的pojo，将implements Serializable -->
        <plugin type="org.mybatis.generator.plugins.SerializablePlugin"></plugin>
        <!-- 这里的type里写的是你的实现类的类全路径 -->
        <!--<commentGenerator type="com.MyCommentGenerator">
            <property name="suppressDate" value="true"/>
        </commentGenerator>-->

        <commentGenerator>
            <property name="suppressDate" value="true"/>
        </commentGenerator>

        <jdbcConnection driverClass="com.mysql.jdbc.Driver"
                        connectionURL="jdbc:mysql://192.168.12.132/prize?tinyInt1isBit=false"
                        userId="root"
                        password="123456">
        </jdbcConnection>

        <javaTypeResolver type="com.JavaTypeResolverDefaultImpl">
        </javaTypeResolver>

        <!-- entity 包路径 -->
        <javaModelGenerator targetPackage="com.moon.prize.commons.db.entity" targetProject="MAVEN">
            <property name="trimStrings" value="true"/>
        </javaModelGenerator>

        <!-- xml 路径-->
        <sqlMapGenerator targetPackage="com.moon.prize.commons.db.xml.mapper" targetProject="MAVEN"/>

        <!-- dao路径 -->
        <!--<javaClientGenerator type="XMLMAPPER" targetPackage="com.moon.dao1"  targetProject="MAVEN"/>-->
        <!--<javaClientGenerator type="ANNOTATEDMAPPER" targetPackage="com.moon.dao2"  targetProject="MAVEN"/>-->
        <javaClientGenerator type="MIXEDMAPPER" targetPackage="com.moon.prize.commons.db.mapper" targetProject="MAVEN"/>

        <table tableName="%">
            <generatedKey column="id" sqlStatement="Mysql" identity="true"/>
        </table>
    </context>
</generatorConfiguration>

tinyint 会映射为 bit，习惯上使用 Integer 更方便。所以定义一个 type 映射类 JavaTypeResolverDefaultImpl.java 并配置到上面的 generatorConfig.xml 中

java

public class JavaTypeResolverDefaultImpl implements JavaTypeResolver {
    ....
    public JavaTypeResolverDefaultImpl() {
        ....
        this.typeMap.put(-6, new JavaTypeResolverDefaultImpl.JdbcTypeInformation("TINYINT", new FullyQualifiedJavaType(Integer.class.getName())));
        ....
    }
    ....
}

PageHelper 分页插件

项目依赖

在聚合项目中引入依赖并进行版本控制

xml

<!-- mybatis 分页插件 -->
<dependency>
    <groupId>com.github.pagehelper</groupId>
    <artifactId>pagehelper</artifactId>
    <version>4.1.6</version>
</dependency>

分页实体

在前台项目中的 commons 模块定义一个分页实体类：

java

@ApiModel("分页信息")
public class PageBean<T> {
    @ApiModelProperty(value = "当前页，1开始")
    private Integer currentPage = 1;
    @ApiModelProperty(value = "每页条数，默认10")
    private Integer pageSize = 10;
    @ApiModelProperty(value = "总条数")
    private Long totalNum;
    @ApiModelProperty(value = "是否有下一页")
    private Integer isMore;
    @ApiModelProperty(value = "总页数")
    private Integer totalPage;
    @ApiModelProperty(value = "开始索引")
    private Integer startIndex;
    @ApiModelProperty(value = "本页数据")
    private List<T> items;

    public PageBean() {
        super();
    }

    public PageBean(Integer currentPage, Integer pageSize, Long totalNum, List<T> data) {
        super();
        this.currentPage = currentPage;
        this.pageSize = pageSize;
        this.totalNum = totalNum;
        this.totalPage = Math.toIntExact((this.totalNum + this.pageSize - 1) / this.pageSize);
        this.startIndex = (this.currentPage - 1) * this.pageSize;
        this.isMore = this.currentPage >= this.totalPage ? 0 : 1;
        this.items = data;
    }
    ....
}

使用示例

在项目代码中使用：

java

// 在查询之前，调用startPage，设置页码及条数
PageHelper.startPage(curpage, limit);
List<ViewCardUserHit> all = hitMapper.selectByExample(example);

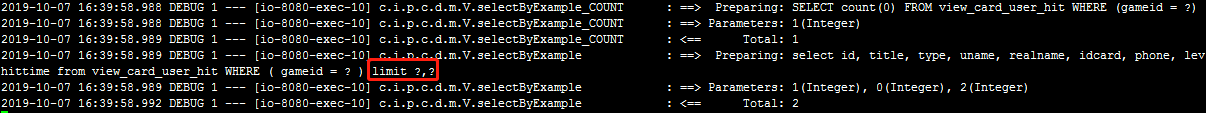

查询的 sql 会被自动拼接 limit

返回的数据体：

json

{
    "code": 1,
    "msg": "成功",
    "data": {
        "currentPage": 1,
        "pageSize": 2,
        "totalNum": 5,
        "isMore": 1,
        "totalPage": 3,
        "startIndex": 0,
        "items": [
            ....
        ]
    }
}

swagger2 文档生成框架

项目依赖

在前台工程 frontend 聚合工程中定义并版本控制

xml

<!-- swagger2增强，官方ui太low ， 访问地址： /doc.html -->
<dependency>
    <groupId>com.github.xiaoymin</groupId>
    <artifactId>swagger-bootstrap-ui</artifactId>
    <version>1.8.8</version>
</dependency>
<dependency>
    <groupId>io.springfox</groupId>
    <artifactId>springfox-swagger2</artifactId>
    <version>2.9.2</version>
</dependency>

框架配置

在前台工程中的 api 模块创建 swagger2 的配置类（暂时只是api模块使用）

java

@Configuration
@EnableSwagger2
public class SwaggerConfig {

    @Value("${spring.application.name}")
    private String appName;

    @Bean
    public Docket docket() {
        return new Docket(DocumentationType.SWAGGER_2).apiInfo(apiInfo())
                .select()
                // 当前包路径
                .apis(RequestHandlerSelectors.basePackage("com.moon.prize.api.action"))
                .paths(PathSelectors.any()).build();

    }

    // 构建api文档的详细信息函数
    private ApiInfo apiInfo() {
        return new ApiInfoBuilder()
                // 页面标题
                .title("抽奖系统前端" + appName)
                // 创建人
                .contact(new Contact("Moon", null, "moonkira@moon.com"))
                // 版本号
                .version("1.0")
                // 描述
                .description("提供给前端页面调用的相关接口")
                .build();
    }
}

系统设计 ​

建模 ​

ER图 ​

数据表 ​

奖品表（card_product） ​

活动表（card_game） ​

会员表（card_user） ​

策略表（card_game_rules） ​

中奖纪录（card_user_hit） ​

奖品活动关联关系（card_game_product） ​

视图 ​

中奖信息（view_card_user_hit） ​

奖品数统计（view_game_curinfo） ​

概要设计 ​

业务系统架构拓扑图 ​

软件系统架构拓扑图 ​

设计原则 ​

动静分离 ​

微服务化 ​

负载均衡 ​

异步消息 ​

缓存预热 ​

项目交互序列图 ​

缓存体系 ​

活动基本信息 ​

活动策略信息 ​

抽奖令牌桶 ​

奖品映射信息 ​

令牌设计技巧 ​

中奖计数 ​

中奖逻辑判断 ​

管理后台框架选型 ​

前台工程各模块介绍 ​

聚合工程（frontend） ​

公共模块（commons） ​

注册中心（eureka） ​

调度模块（job） ​

消息模块（msg） ​

接口模块（api） ​

微服务框架集成 ​

集成 zookeeper 配置中心 ​

引入 zookeeper 配置中心依赖 ​

创建 bootstrap.properties 配置文件 ​

配置查找的优先级 ​

6.2.集成 Redis ​

引入 Spring Data Redis 依赖 ​

Redis 相关配置 ​

集成 elastic-job 定时任务 ​

引入 elastic-job 依赖 ​

elastic-job 相关配置 ​

配置与使用 ​

集成 RabbitMQ ​

引入 RabbitMQ 依赖 ​

RabbitMQ 相关配置 ​

集成 MySQL 数据源 druid ​

引入数据源相关依赖 ​

数据源相关配置 ​

集成 mybatis ​

引入 mybatis 依赖 ​

mybatis 相关配置 ​

集成 redis session ​

引入 session 依赖 ​

相关配置 ​

项目相关工具框架 ​

zkui ​

配置文件 ​

启动项目 ​

导入 zookeeper 数据 ​

mybatis-generator 代码生成器 ​

项目依赖与插件 ​

配置表映射关系 ​

PageHelper 分页插件 ​

项目依赖 ​

分页实体 ​

使用示例 ​

swagger2 文档生成框架 ​

项目依赖 ​

框架配置 ​

使用效果 ​

系统设计

建模

ER图

数据表

奖品表（card_product）

活动表（card_game）

会员表（card_user）

策略表（card_game_rules）

中奖纪录（card_user_hit）

奖品活动关联关系（card_game_product）

视图

中奖信息（view_card_user_hit）

奖品数统计（view_game_curinfo）

概要设计

业务系统架构拓扑图

软件系统架构拓扑图

设计原则

动静分离

微服务化

负载均衡

异步消息

缓存预热

项目交互序列图

缓存体系

活动基本信息

活动策略信息

抽奖令牌桶

奖品映射信息

令牌设计技巧

中奖计数

中奖逻辑判断

管理后台框架选型

前台工程各模块介绍

聚合工程（frontend）

公共模块（commons）

注册中心（eureka）

调度模块（job）

消息模块（msg）

接口模块（api）

微服务框架集成

集成 zookeeper 配置中心

引入 zookeeper 配置中心依赖

创建 bootstrap.properties 配置文件

配置查找的优先级

6.2.集成 Redis

引入 Spring Data Redis 依赖

Redis 相关配置

集成 elastic-job 定时任务

引入 elastic-job 依赖

elastic-job 相关配置

配置与使用

集成 RabbitMQ

引入 RabbitMQ 依赖

RabbitMQ 相关配置

集成 MySQL 数据源 druid

引入数据源相关依赖

数据源相关配置

集成 mybatis

引入 mybatis 依赖

mybatis 相关配置

集成 redis session

引入 session 依赖

相关配置

项目相关工具框架

zkui

配置文件

启动项目

导入 zookeeper 数据

mybatis-generator 代码生成器

项目依赖与插件

配置表映射关系

PageHelper 分页插件

项目依赖

分页实体

使用示例

swagger2 文档生成框架

项目依赖

框架配置

使用效果
